ホーンアンテナ | ミリ波 | RFspin - ネクステム株式会社

アンテナANTENNA PRODUCTS

アンテナは高周波計測には欠かせないデバイスの一つです。
低周波の無線通信からWiFi、Bluetooth、UWB、5Gや6G（Beyond 5G）で予定されている帯域をカバーする精密なアンテナを当社では取り扱っております。
弊社では主にRFspin社とA-INFO社製品を中心に、広帯域ホーンアンテナ（ダブルリジッド及びクワッドリジッド）は同軸1mmコネクタタイプで110GHzまでをカバーし、標準ゲインホーンは勿論、円偏波、ミリ波の無指向性アンテナや高指向性レンズホーンアンテナなど、特殊なマイクロ波・ミリ波の用途でご使用頂けるアンテナも多数取り揃えております。周波数は数kHzから500GHzにわたる広帯域をカバーできる製品を取り揃えております。
RFやEMCの計測のみならず、電磁波の学術研究やRF技術を応用した機器の評価にもご使用頂けます。

主なご使用用途

	●アンテナ測定及び校正	●電界強度の絶対値測定	●環境電磁波モニタリング	●EMI・ノイズ測定
	●通信デバイス評価	●EMS・強電界照射	●基地局リンクアンテナ	●メタマテリアル評価

製品一覧

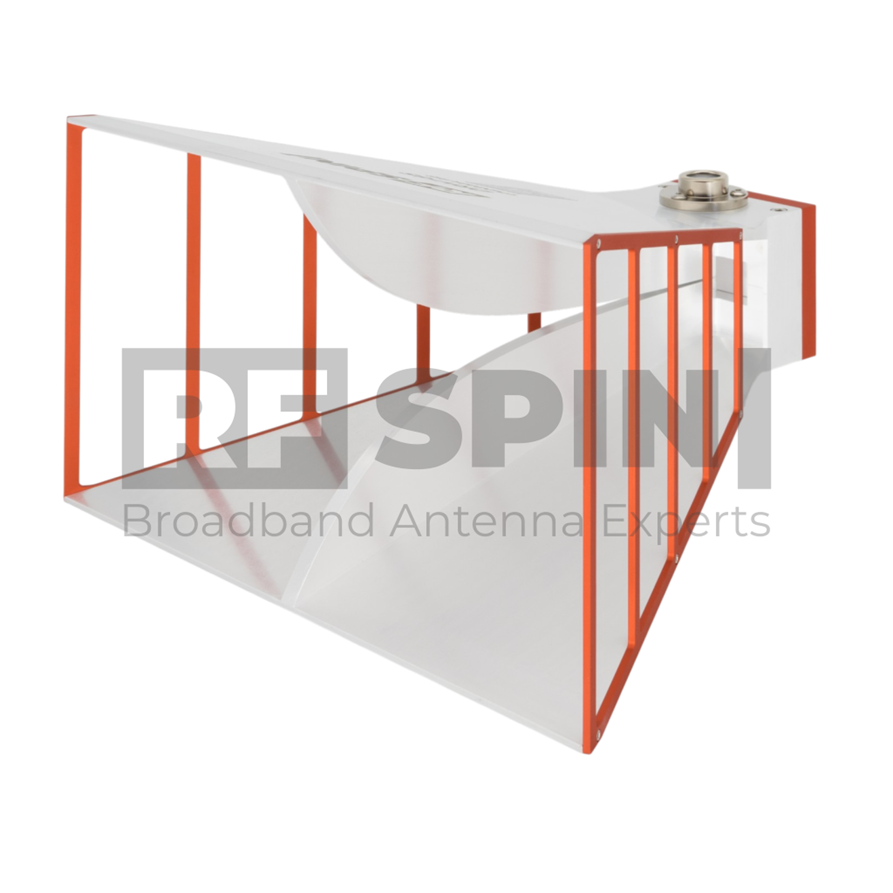

ダブルリジッドホーンアンテナ

■RFspin社製品

外観写真	型番	用途	主な仕様	周波数	データシート

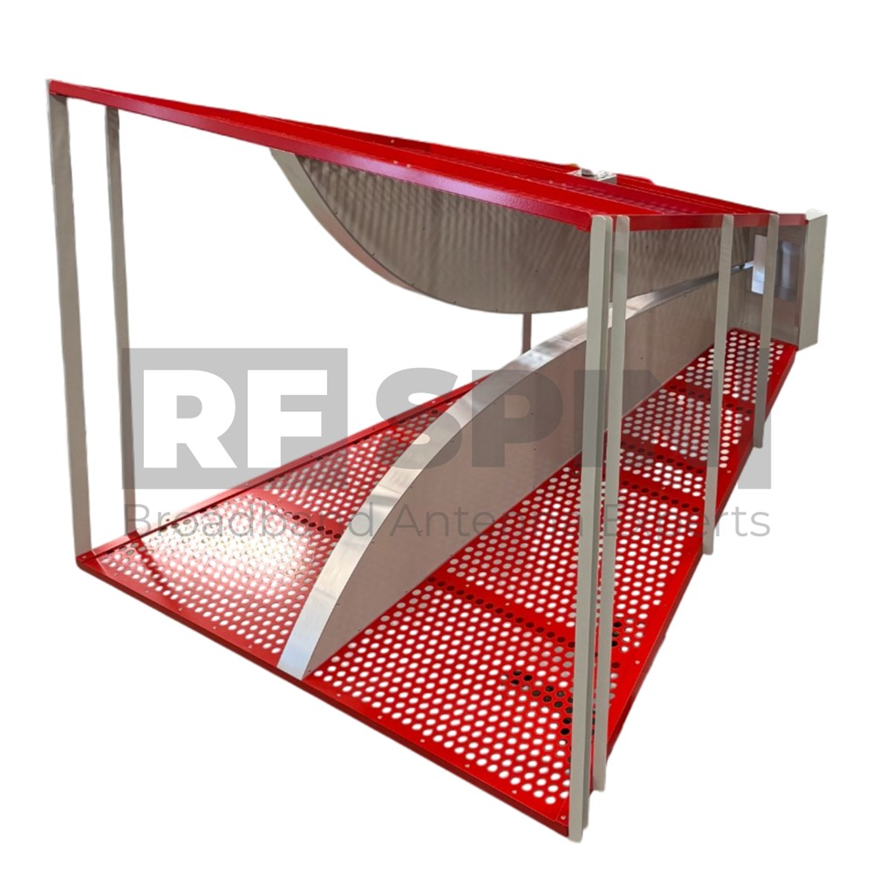

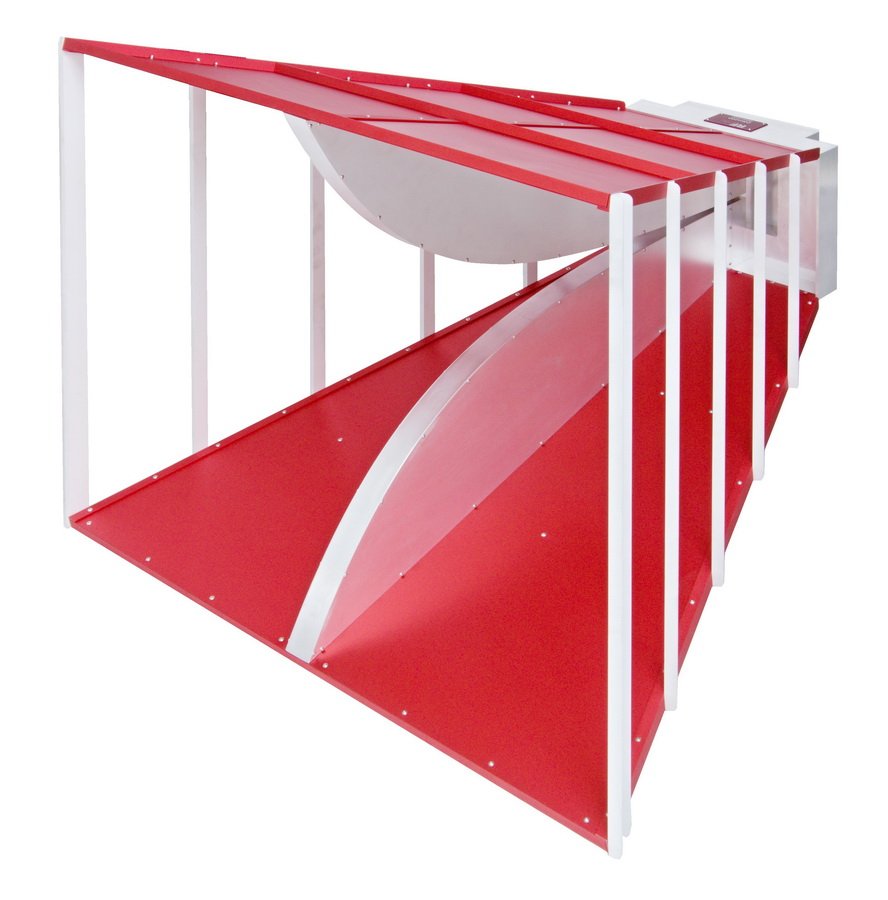

	DRH200	EMC試験車載機器試験無線通信防衛	VSWR：<1.4:1 電力(CW / Peak)：500W/1000W 寸法：997×773×998mm 質量：15.8kg コネクタ：N型(f)	180MHz - 2.2GHz

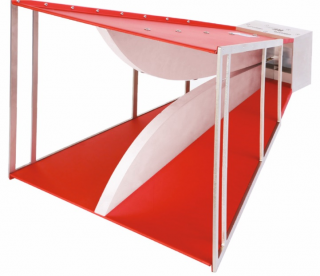

	DRH203	EMC試験車載機器試験無線通信防衛	VSWR：1.6 電力(CW / Peak)：400W/750W 寸法：710×828×522mm 質量：14.1kg コネクタ：N型(f)	200MHz - 3GHz

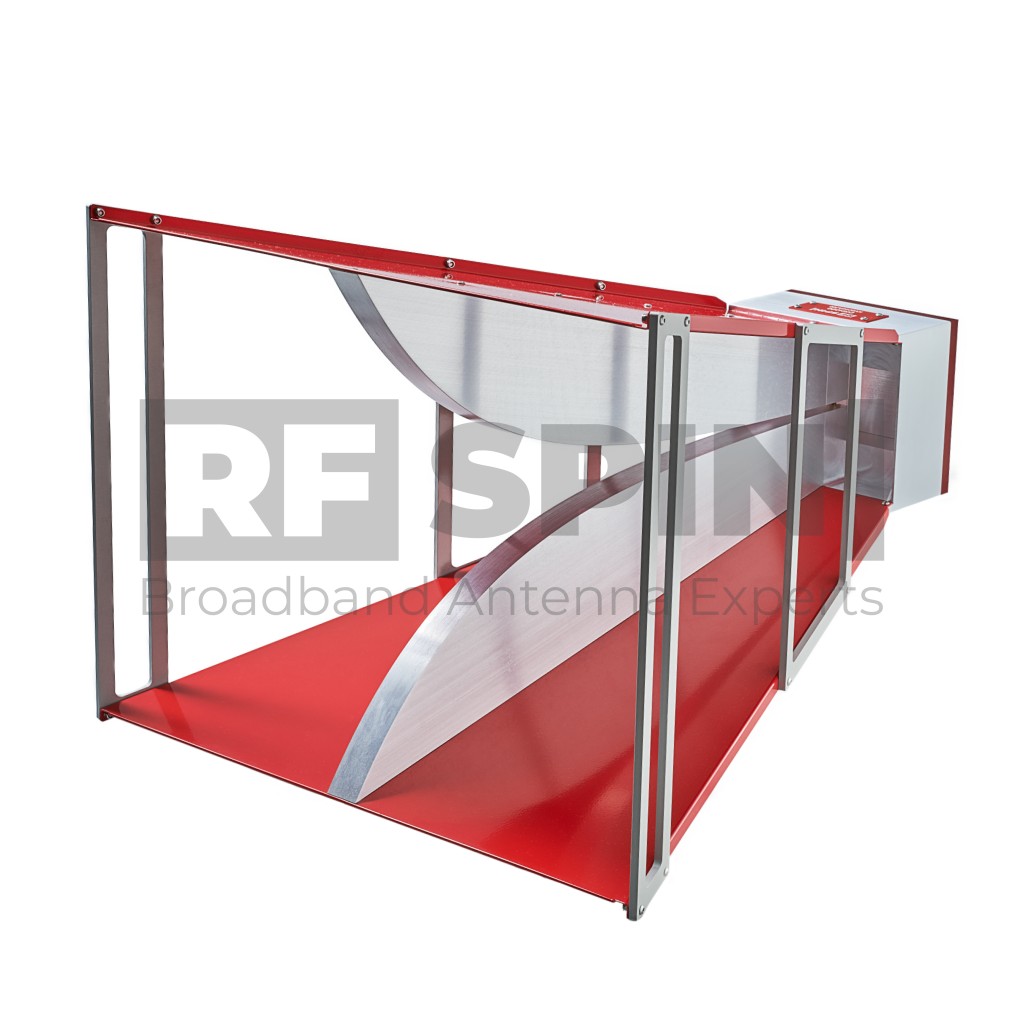

High power	DRH300	EMC試験車載機器試験無線通信防衛	VSWR：<1.6 電力(CW / Peak)：800W/1200W 寸法：473×352×563mm 質量：5.5kg コネクタ：N型(f)	300 MHz - 4.5 GHz	Coming soon

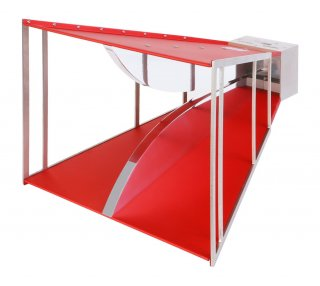

	DRH370	EMC試験車載機器試験無線通信防衛	VSWR：<1.6 電力(CW / Peak)：350W/500W 寸法：370×485×285mm 質量：3.5kg コネクタ：N型(f)	370 MHz - 6 GHz

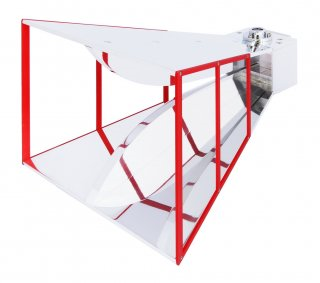

	DRH10	EMC試験車載機器試験無線通信防衛	VSWR：< 1.8:1 電力(CW / Peak)：150W/250W 寸法：204×242×148mm 質量：1.24kg コネクタ：N型(f)	750 MHz - 10 GHz

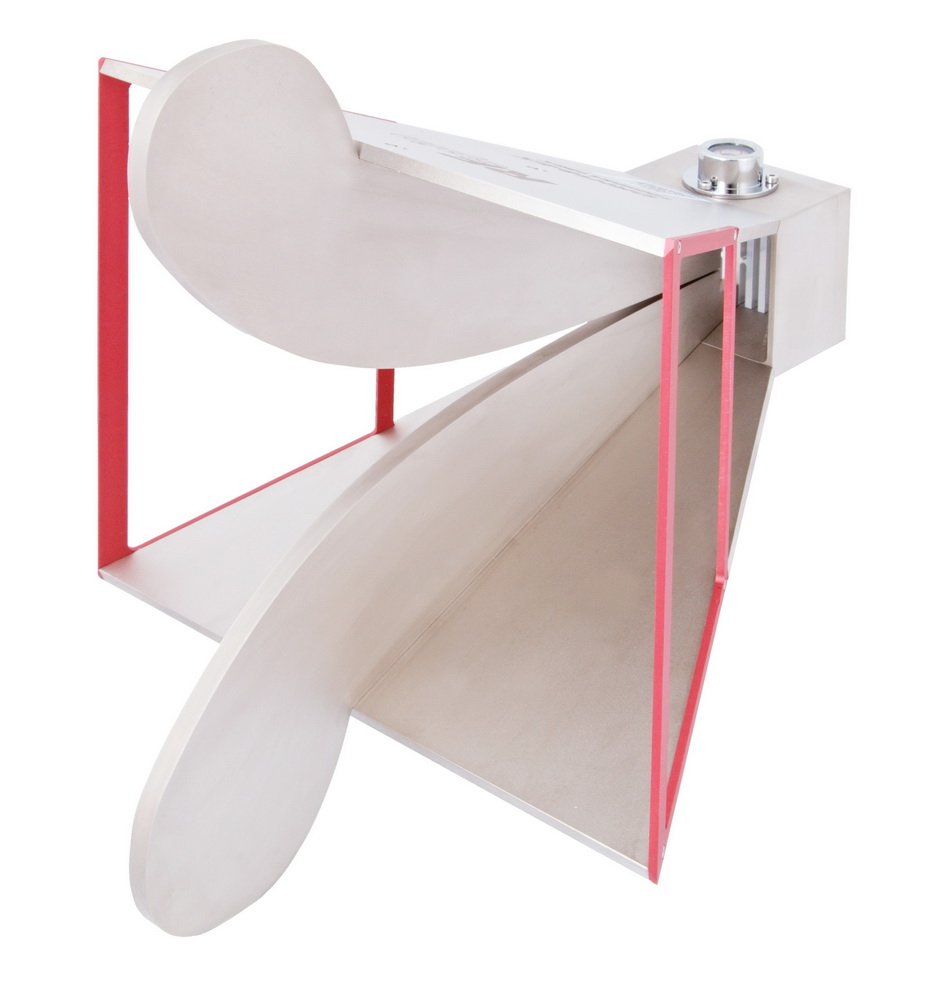

	DRH18-EX	EMC試験車載機器試験無線通信防衛	VSWR：< 2.4 電力(CW / Peak)：100 W / 170 W 寸法：186×216×232 mm 質量：870g コネクタ：N/SMA型(f)	800 MHz - 18 GHz

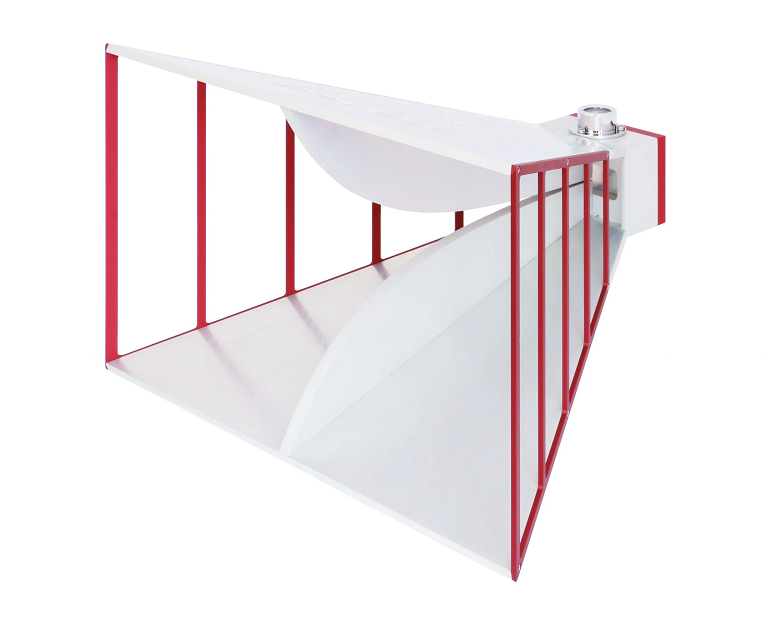

	DRH18-E	EMC試験車載機器試験無線通信防衛	VSWR：< 2.2 電力(CW / Peak)：100 W / 170 W 寸法：243×155×200 mm 質量：870g コネクタ：N/SMA型(f)	1 GHz - 18 GHz

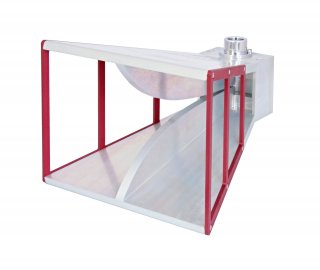

	DRH20E	EMC試験車載機器試験無線通信防衛	VSWR：< 1.5:1 電力(CW / Peak)：50W/100W 寸法：104×122×78mm 質量：290g コネクタ：SMA型(f)	1.6 GHz - 20 GHz

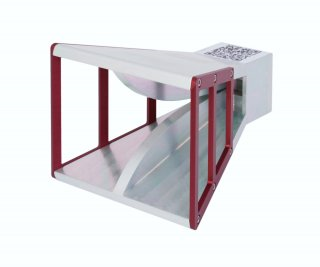

	DRH30	EMC試験車載機器試験無線通信防衛	VSWR：< 1.55 電力(CW / Peak)：25W/50W 寸法：70.3×57.2×83.7mm 質量：138g コネクタ：K型(f)	2.5 GHz - 30 GHz

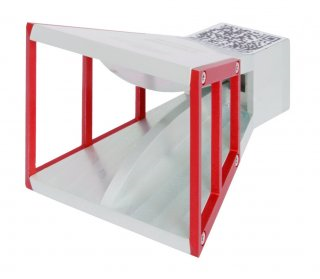

	DRH40	EMC試験車載機器試験無線通信防衛	VSWR：< 1.6:1 電力(CW / Peak)：15W/30W 寸法：64×44×52mm 質量：75g コネクタ：K型(f)	4 GHz - 40 GHz

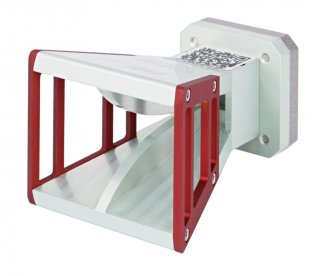

	DRH50	EMC試験車載機器試験無線通信防衛	VSWR：< 1.55:1 電力(CW / Peak)：10W/20W 寸法：43.8×53.7×38.0mm 質量：70g コネクタ：2.40mm(f)	4.5 GHz - 50 GHz

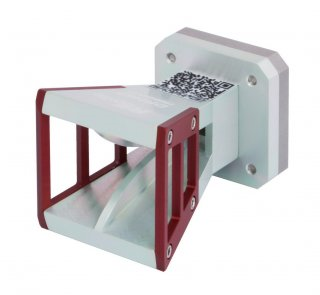

	DRH67	EMC試験車載機器試験無線通信防衛	VSWR：< 1.9:1 電力(CW / Peak)：5W/10W 寸法：32.7×32.0×48.5mm 質量：50g コネクタ：1.85mm(f)	6 GHz - 67 GHz

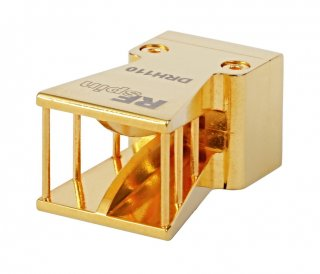

	DRH110	EMC試験車載機器試験無線通信防衛	VSWR：< 2.1 電力(CW / Peak)：4W/8W 寸法：18.6×15.7×31.9mm 質量：22g コネクタ：1.0mm(f)	14 GHz - 110 GHz

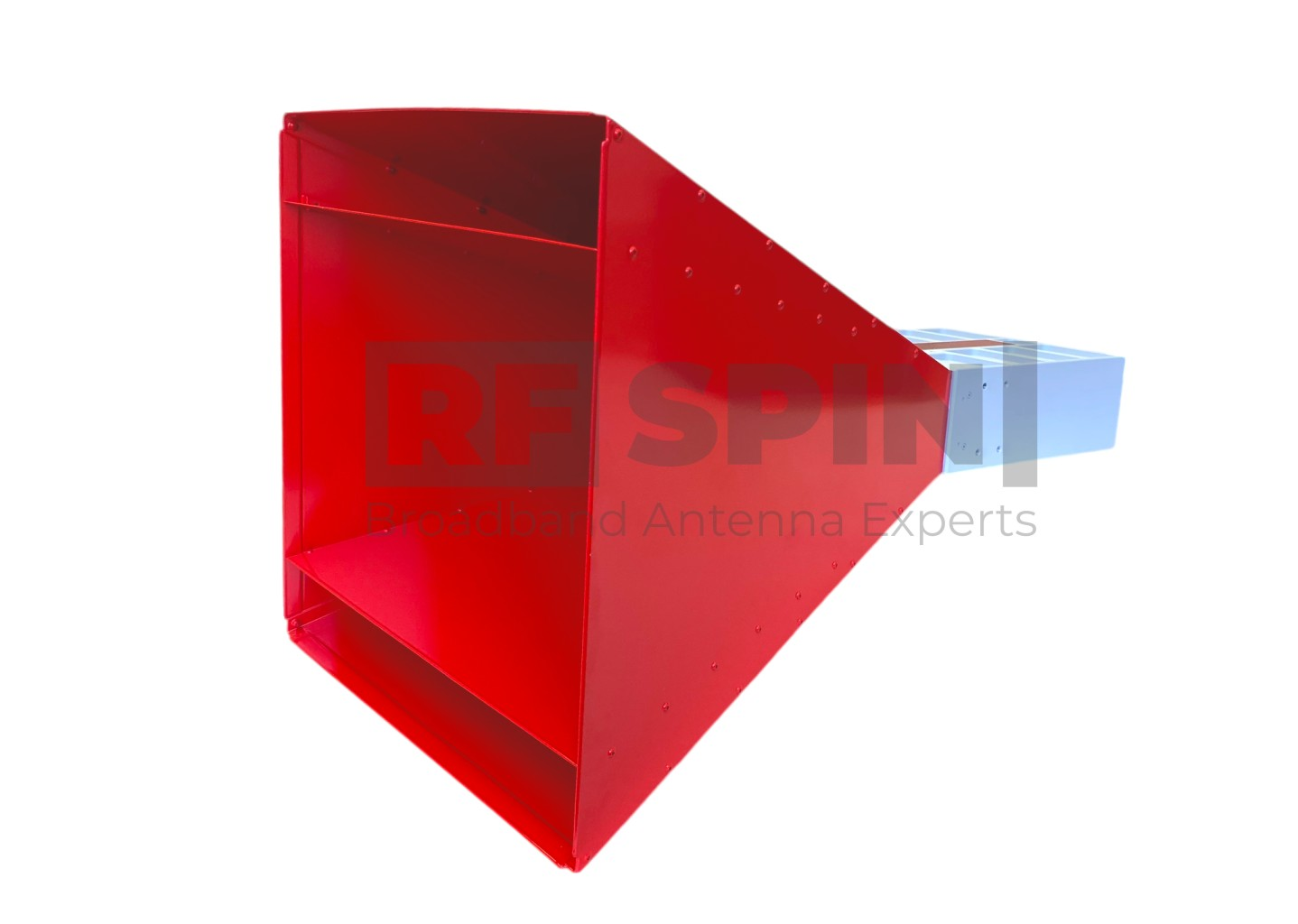

High gain	DRH0806	EMC試験車載機器試験無線通信防衛	VSWR：<1.8 電力(CW / Peak)：1000W/1300W ゲイン：10~24dBi 寸法：438×457×702mm 質量：6.7kg コネクタ：7/16型(f)	800 MHz - 6 GHz	仕様詳細

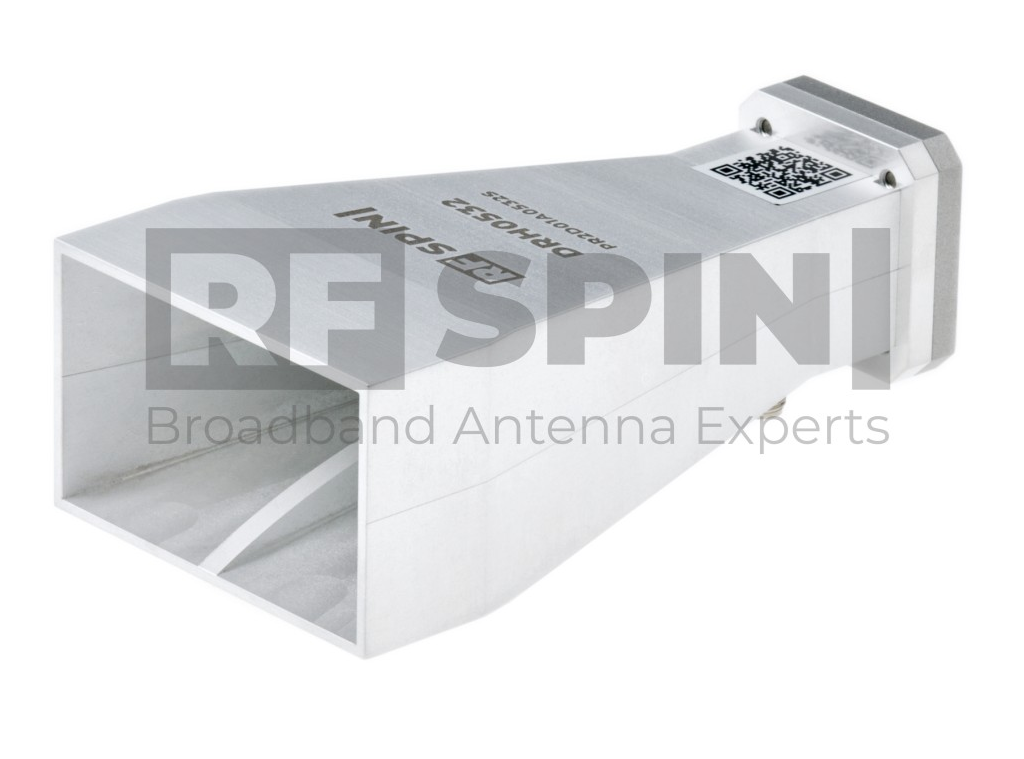

High gain	DRH0532	EMC試験車載機器試験無線通信防衛	VSWR：< 1.5 電力(CW / Peak)：100 W / 170 W ゲイン：7~21dBi 寸法：54×34×102 mm 質量：167g コネクタ：2.92mm(f)/SMA(f)	5 GHz - 32 GHz

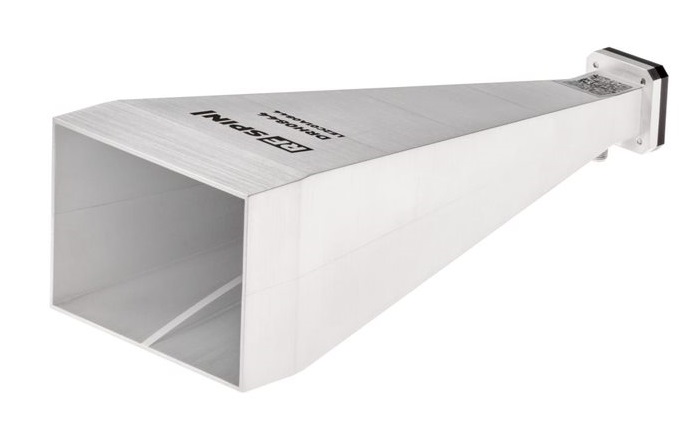

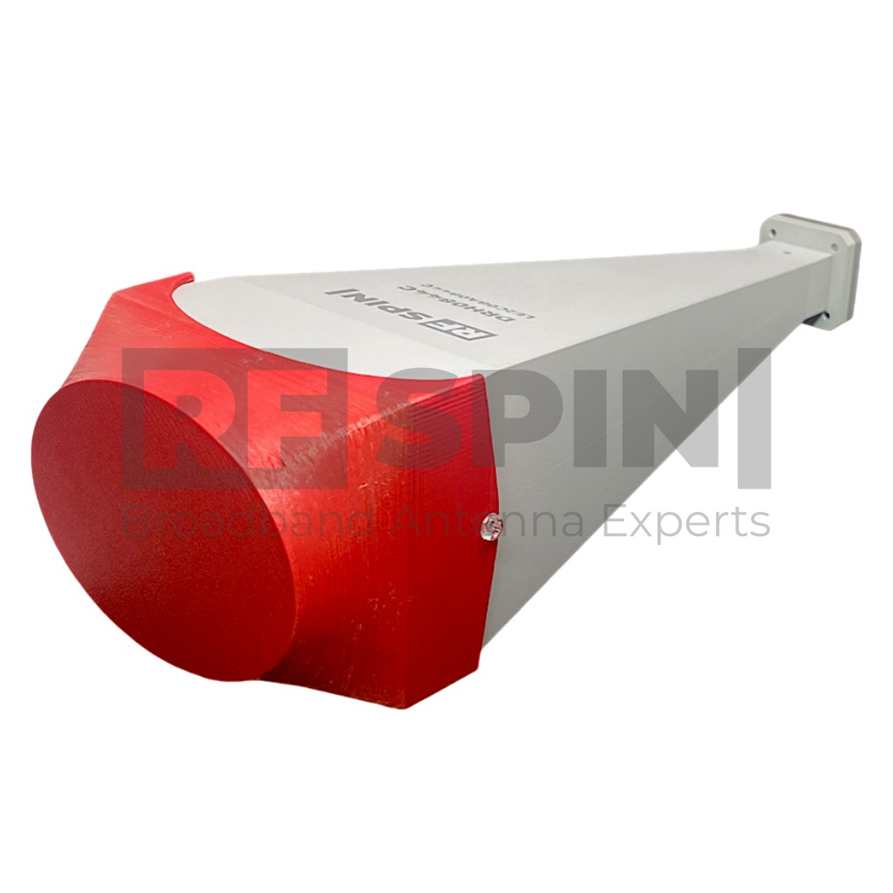

High gain	DRH0844	EMC試験車載機器試験無線通信防衛	VSWR：< 2 電力(CW / Peak)：15 W / 30 W ゲイン：15~23dBi 寸法：87×63×220 mm 質量：512g コネクタ：2.92mm(f)	8 GHz - 44 GHz

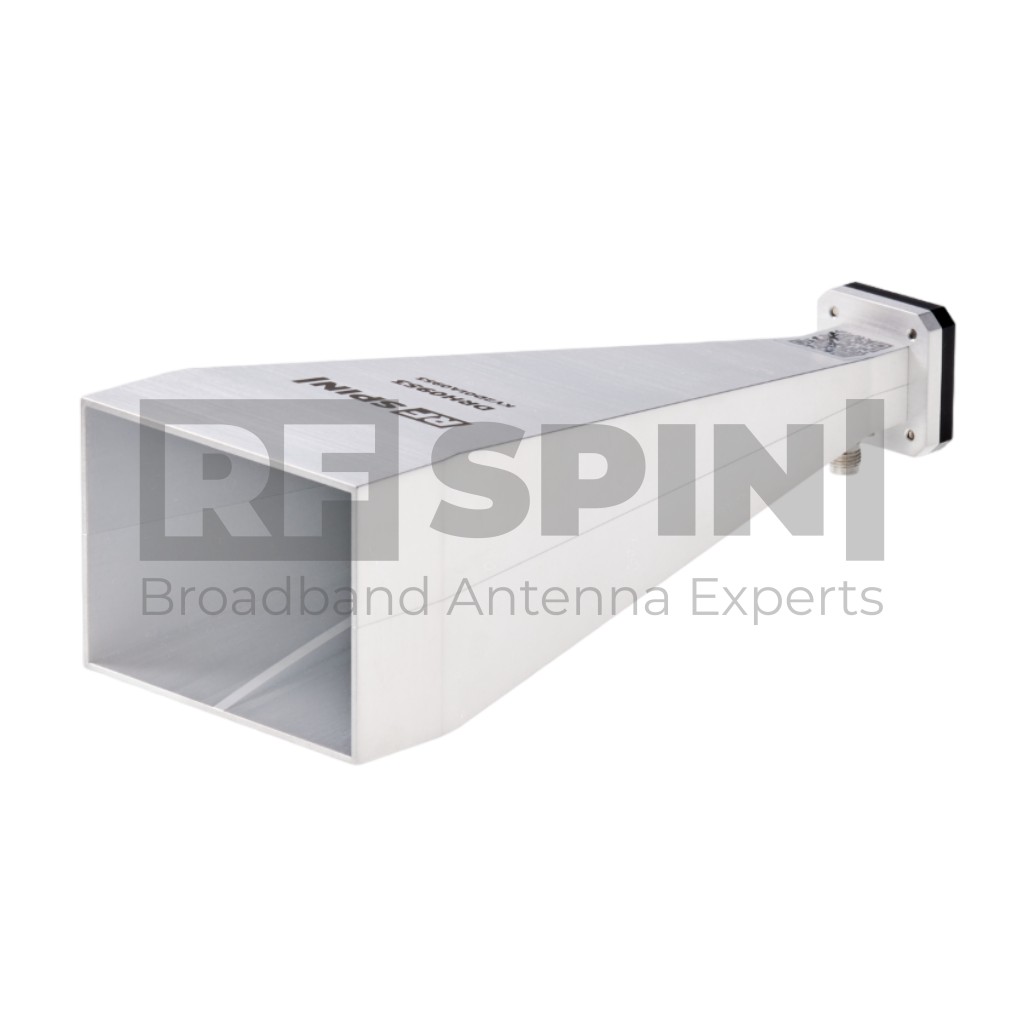

High gain	DRH0953	EMC試験車載機器試験無線通信防衛	VSWR：< 2 電力(CW / Peak)：15 W / 30 W ゲイン：15~23dBi 寸法：74×53×187 mm 質量：370g コネクタ：2.4mm(f)	9 GHz - 53 GHz

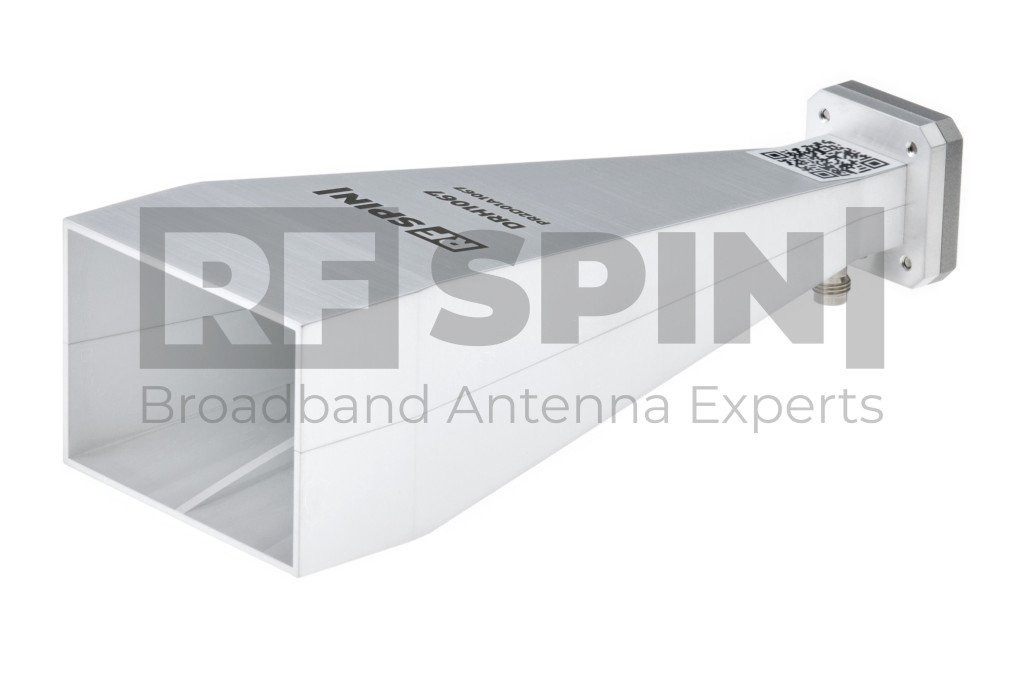

High gain	DRH1067	EMC試験車載機器試験無線通信防衛	VSWR：< 1.8 電力(CW / Peak)：5 W / 10 W ゲイン：15~24dBi 寸法：59×43×158 mm 質量：270g コネクタ：1.85mm(f)	10 GHz - 67 GHz

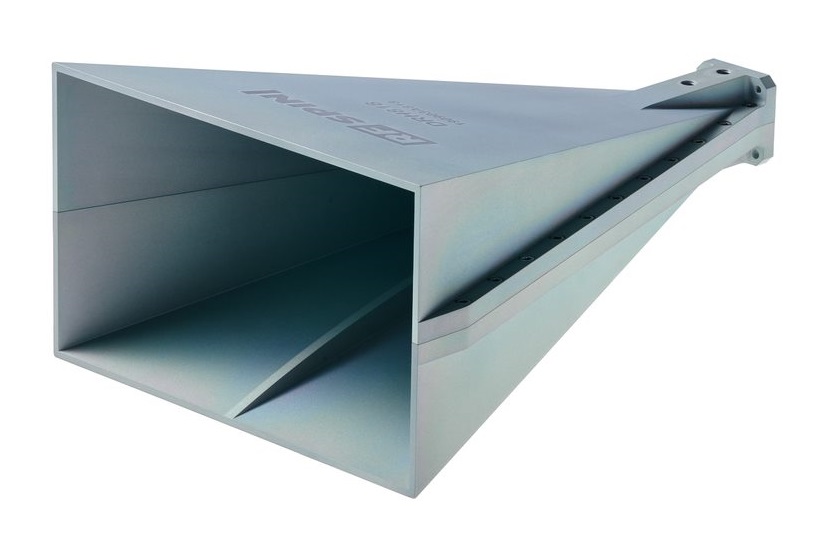

	DRH818	EMC試験車載機器試験無線通信防衛	VSWR：1.18 電力(CW / Peak)：1kW/2.5kW 寸法：179.6×265.0×109.6mm 質量：855g 導波管：WRD750	1.7 GHz - 20 GHz

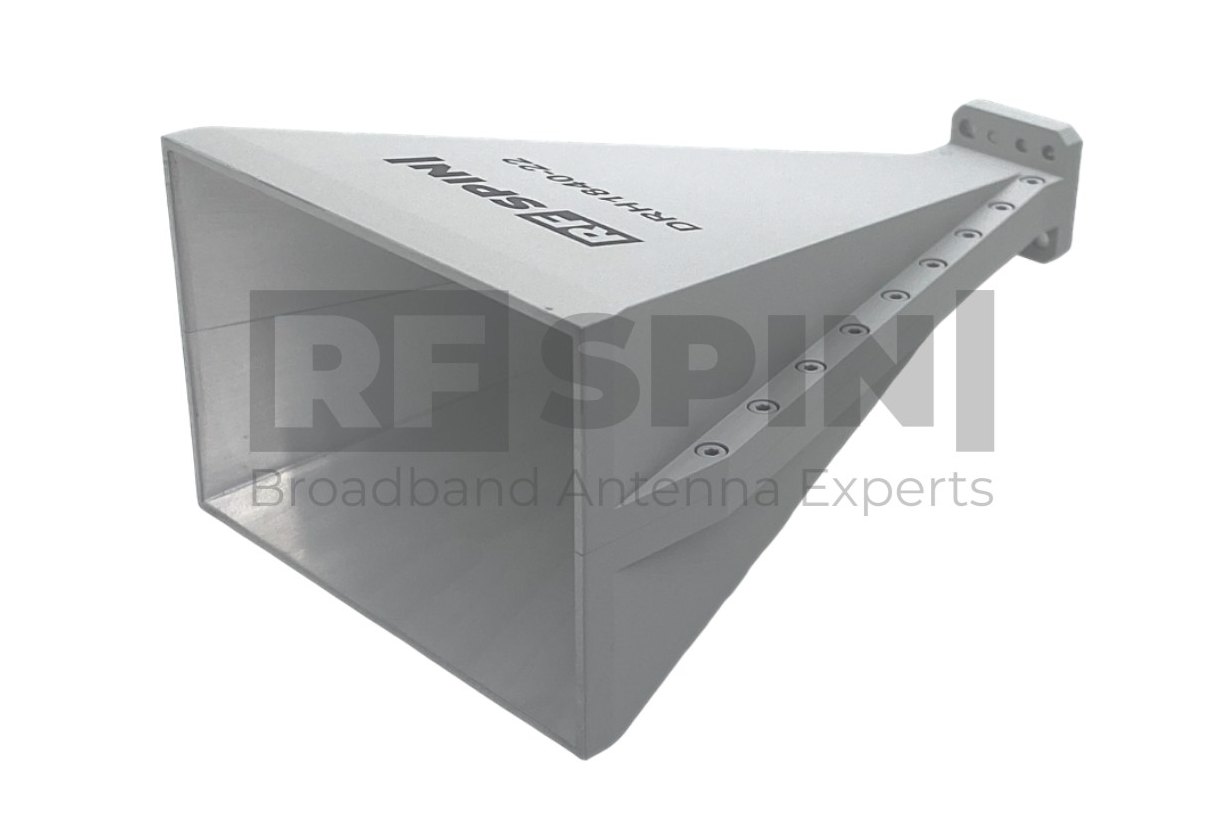

High gain	DRH1840-22	EMC試験車載機器試験無線通信防衛	VSWR：< 1.6 電力：WGアダプタによるゲイン：20~23dBi 寸法：80×55×158 mm 導波管：WRD180/FPWRD180C24	18 GHz - 40 GHz	仕様詳細

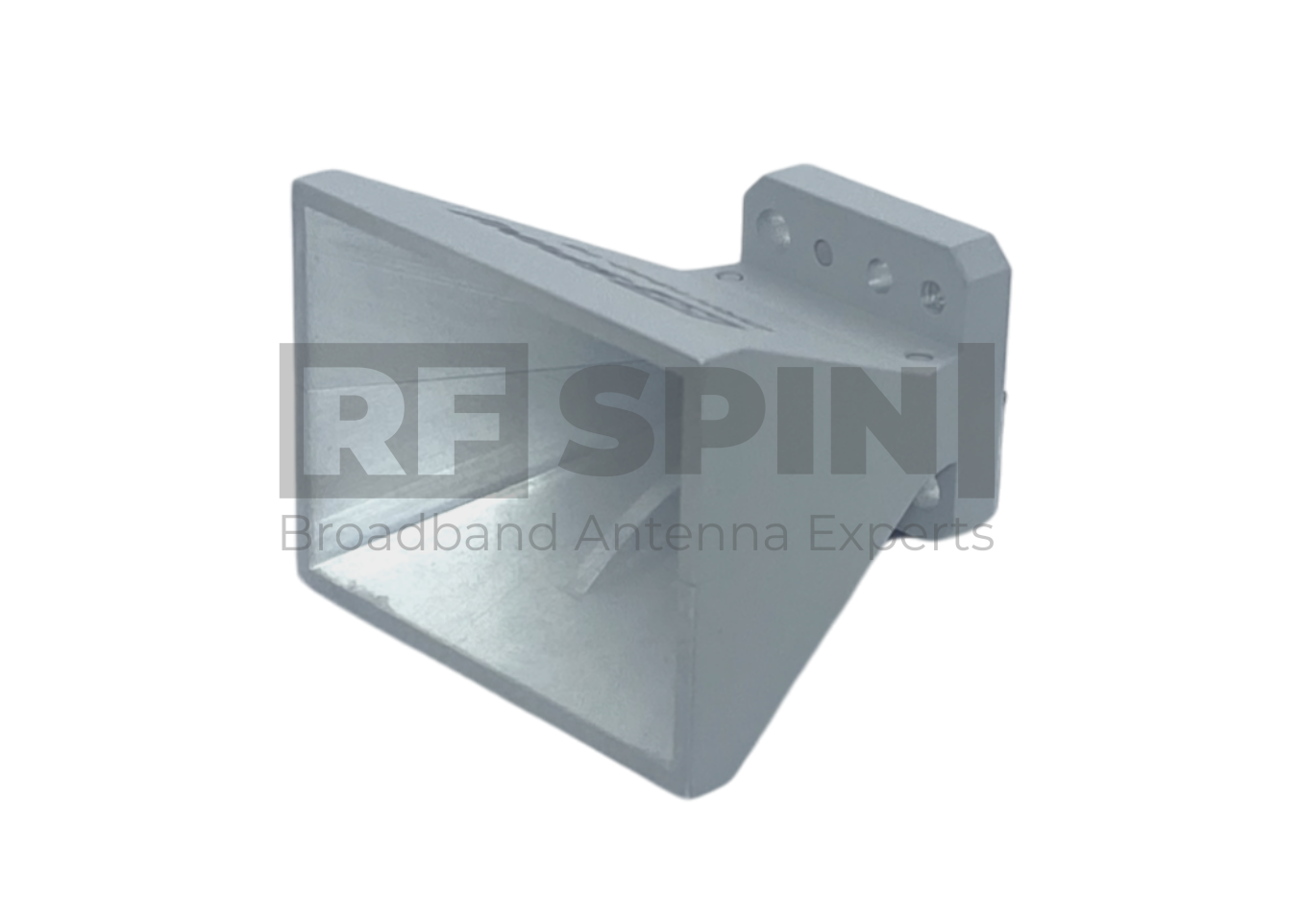

	DRH1840-16	EMC試験車載機器試験無線通信防衛	VSWR：< 1.6 電力：WGアダプタによるゲイン：15~17dBi 寸法：41×30×38 mm 質量：0.03kg 導波管：WRD180/FPWRD180C24	18 GHz - 40 GHz	仕様詳細

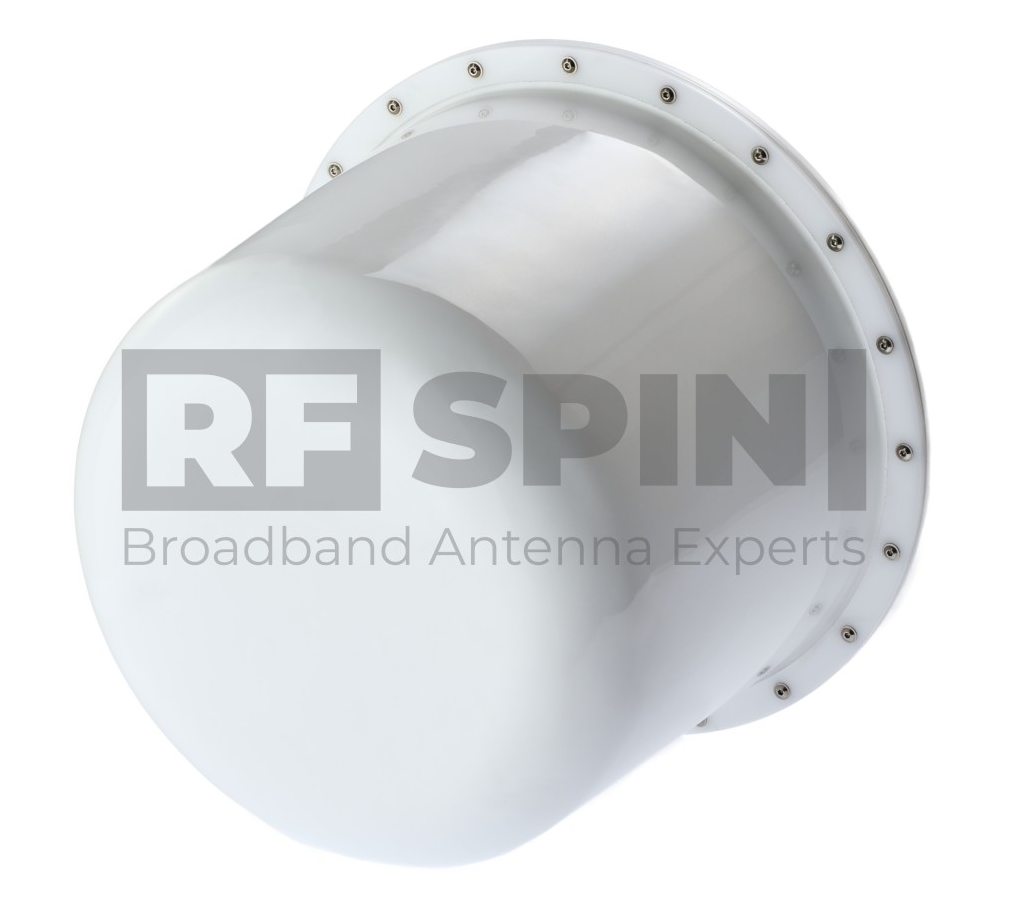

	DRH10R	屋外EMC試験車載機器試験無線通信防衛	VSWR：< 2.4 電力(CW / Peak)：150 W / 250 W 寸法：360×293×360 mm コネクタ：SMA型(f)	740 MHz - 10.5 GHz

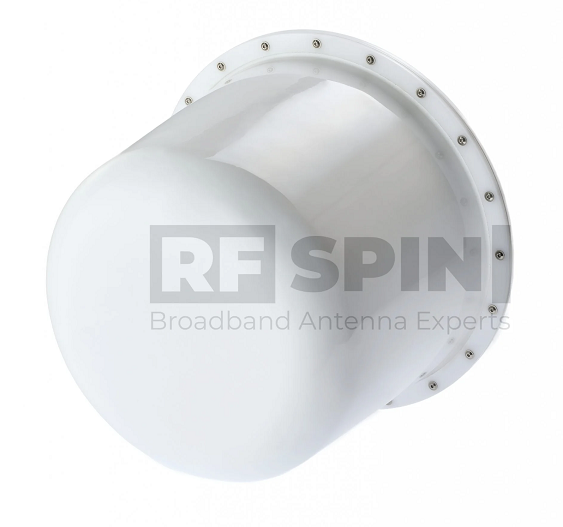

	DRH18-ER	屋外EMC試験車載機器試験無線通信防衛	VSWR：< 2.2 電力(CW / Peak)：100 W / 170 W 寸法：360×270×360 mm 質量：2.7kg コネクタ：SMA型(f)	1 GHz - 18 GHz

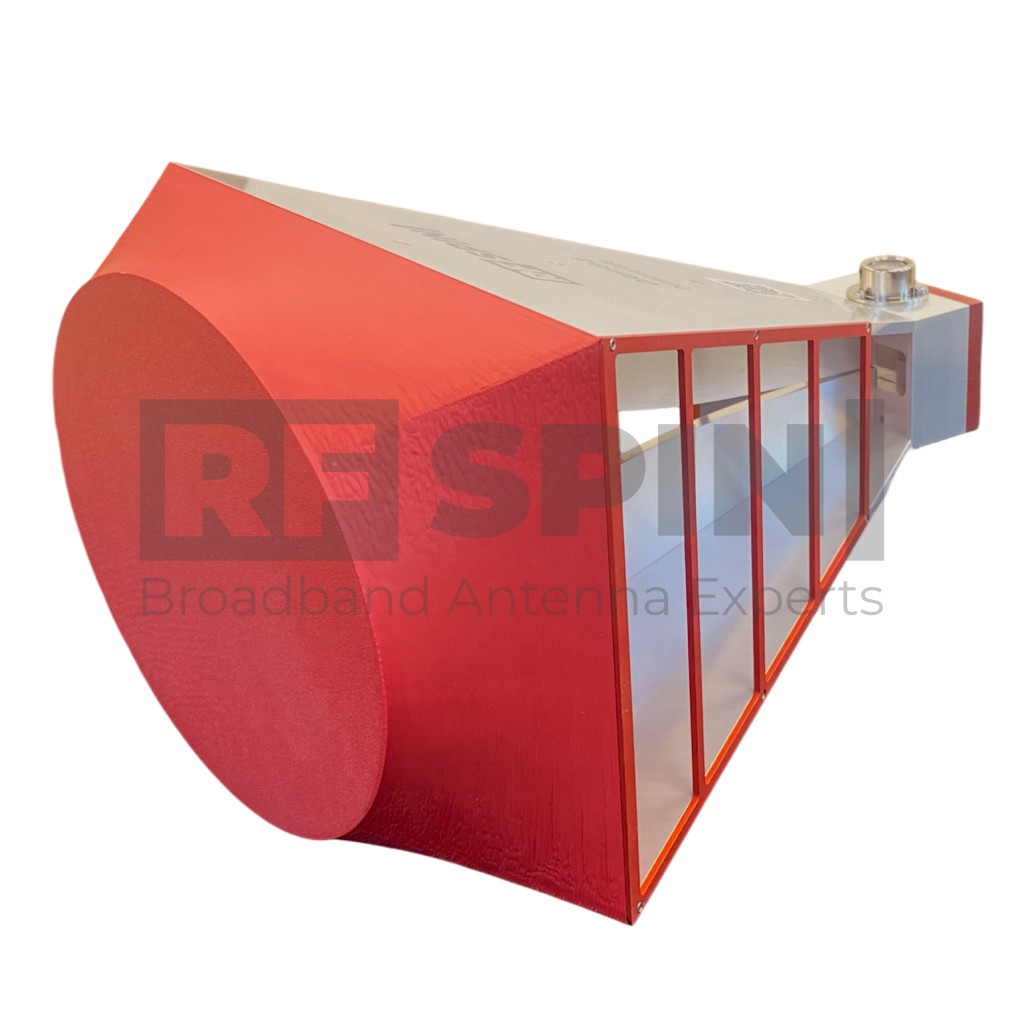

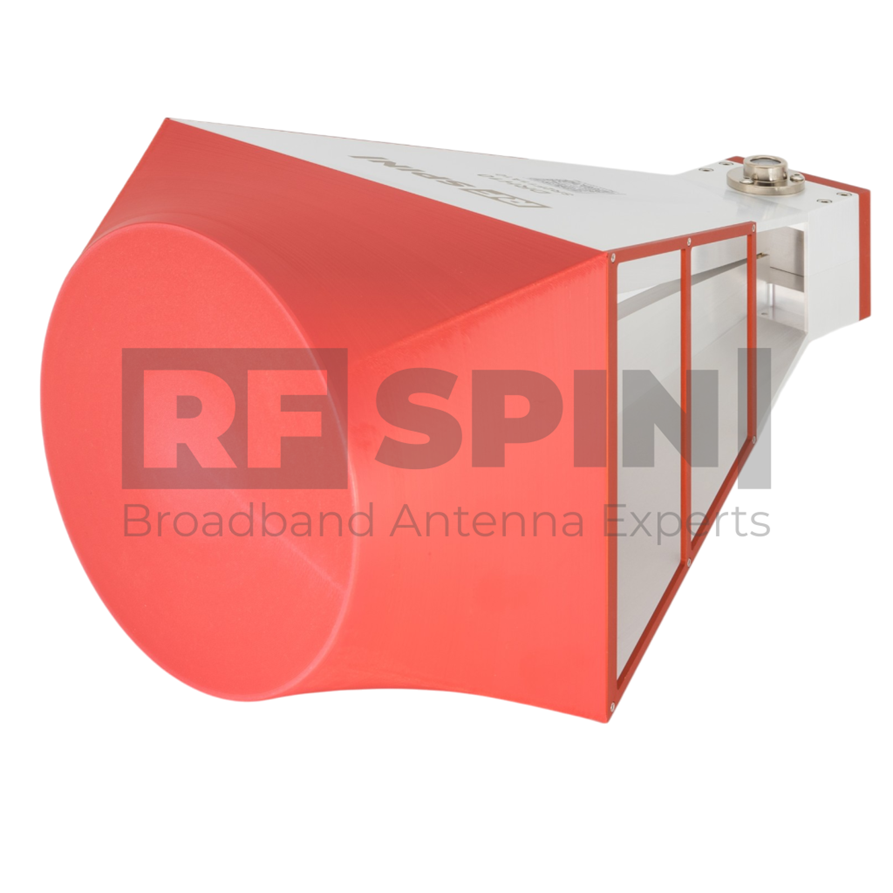

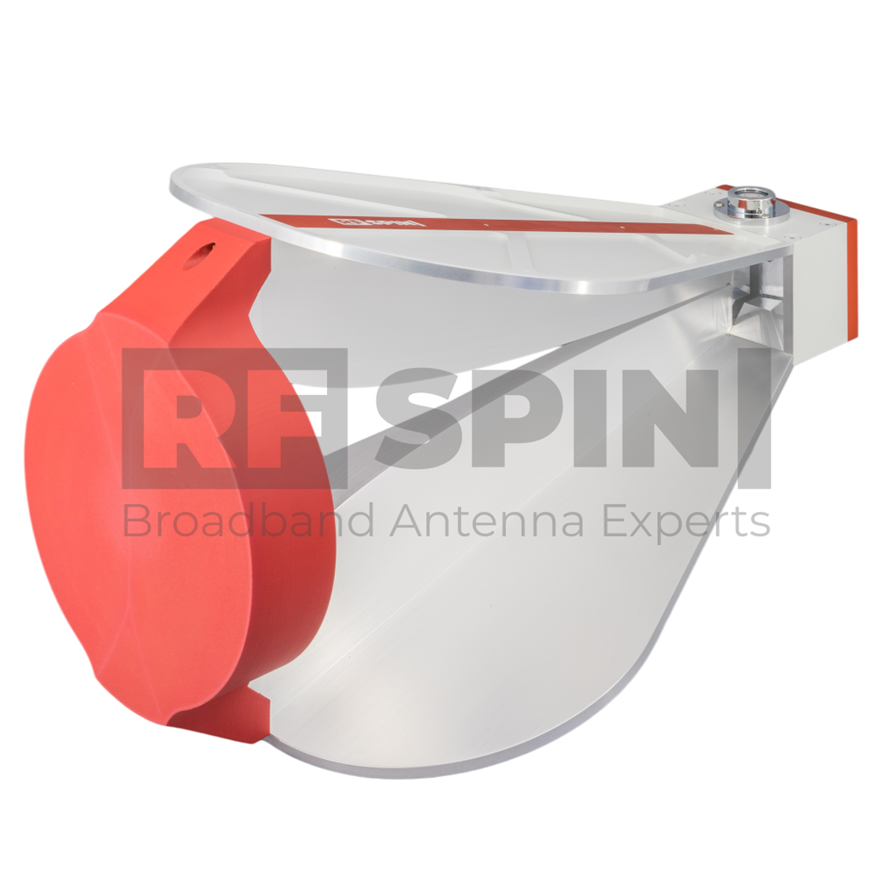

Lens horn	DRH18-EC	EMC試験車載機器試験無線通信防衛	VSWR：< 2.2 電力(CW / Peak)：100 W / 170 W ゲイン：6~24dBi 寸法：267×155×200 mm 質量：870g コネクタ：N/SMA型(f)	1 GHz - 18 GHz	仕様詳細

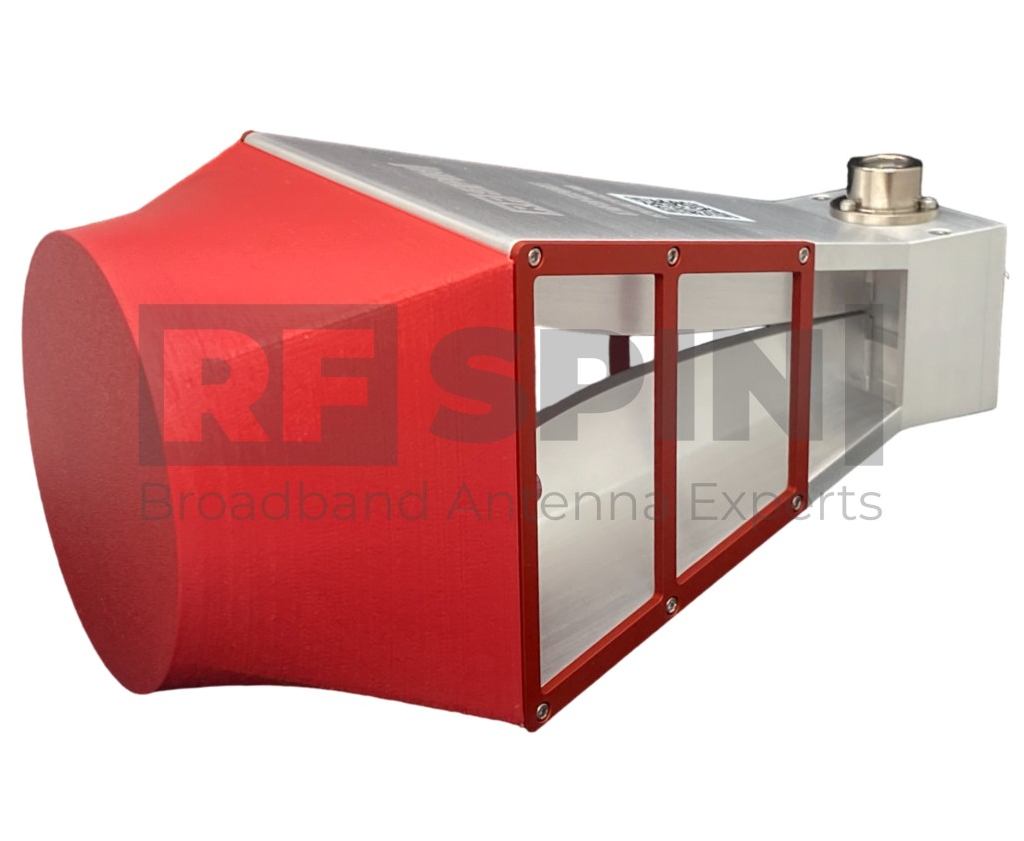

Lens horn	DRH20EC	EMC試験車載機器試験無線通信防衛	VSWR：< 2.2 電力(CW / Peak)：50 W / 100 W ゲイン：6~24dBi 寸法：104×172×79 mm 質量：450g コネクタ：SMA(f)	1.6 GHz - 20 GHz	仕様詳細

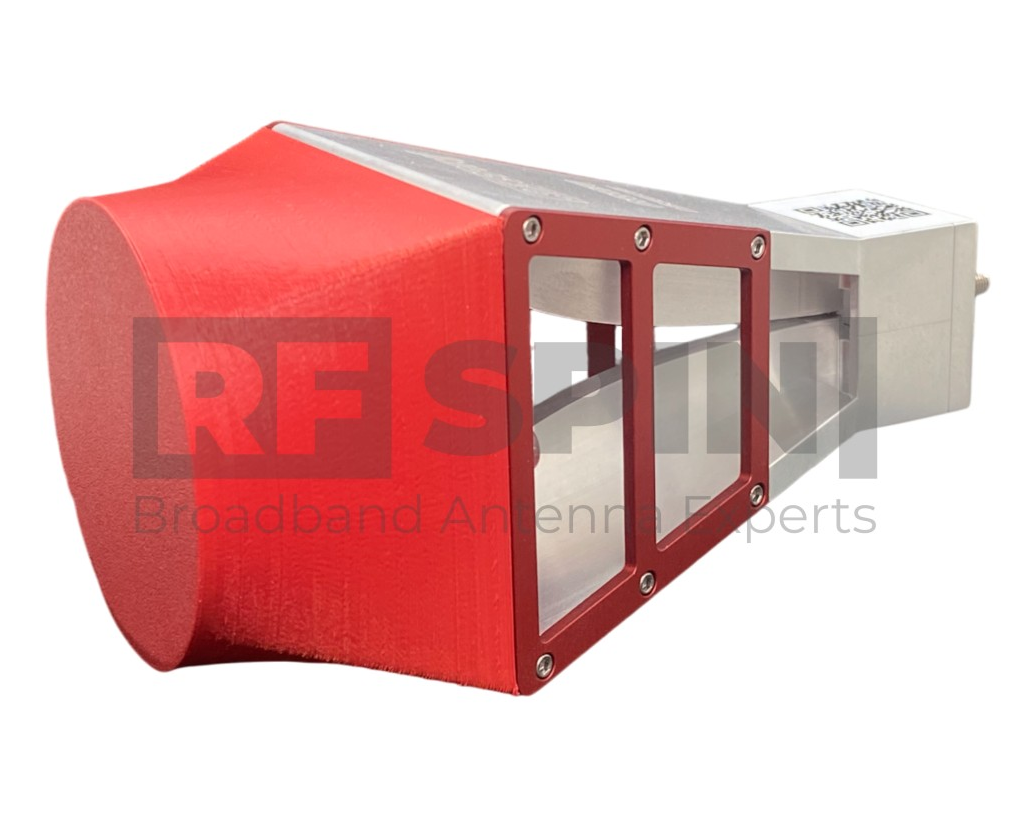

Lens horn	DRH30C	EMC試験車載機器試験無線通信防衛	VSWR：< 2.35 電力(CW / Peak)：25 W / 50 W ゲイン：5~22dBi 寸法：71×117×58 mm 質量：190g コネクタ：2.92mm(f)	2.5 GHz - 30 GHz	仕様詳細

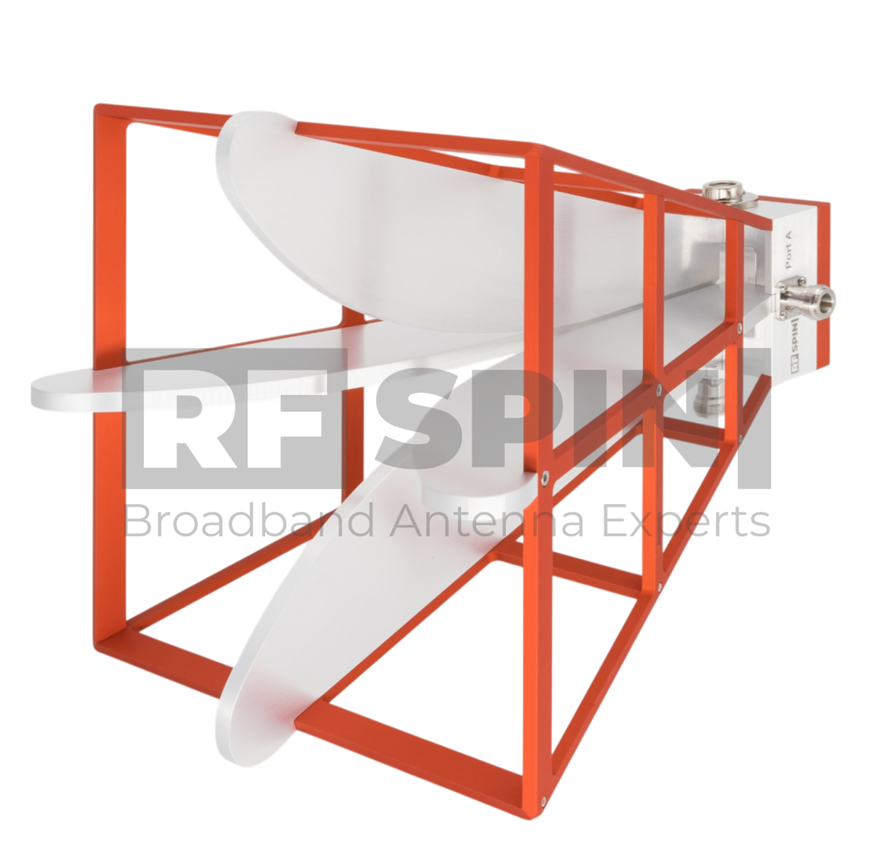

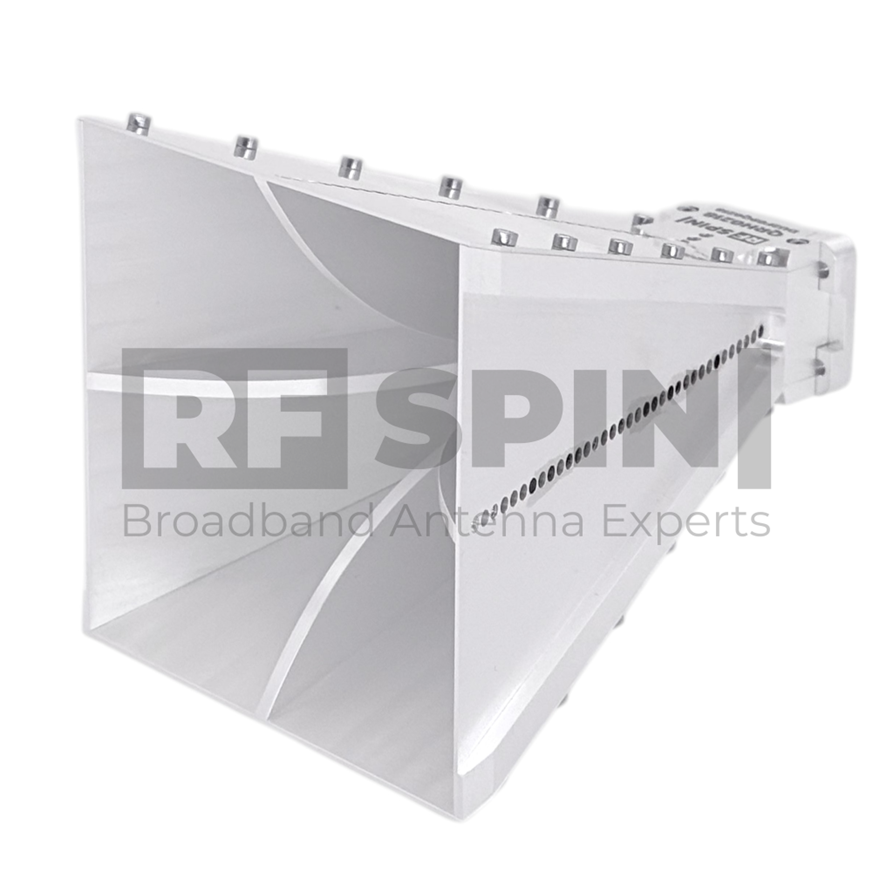

クワッドリジッドホーンアンテナ

■RFspin社製品

外観写真	型番	用途	主な仕様	周波数	データシート
	QRH300	EMC試験車載機器試験無線通信防衛	VSWR：<2.2:1 電力(CW / Peak)：400W/750W 寸法：450×450×570 mm 質量：9kg コネクタ：N型(f)×2	300 MHz - 4.5 GHz

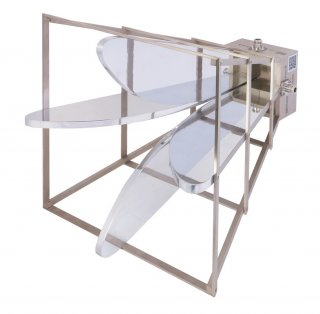

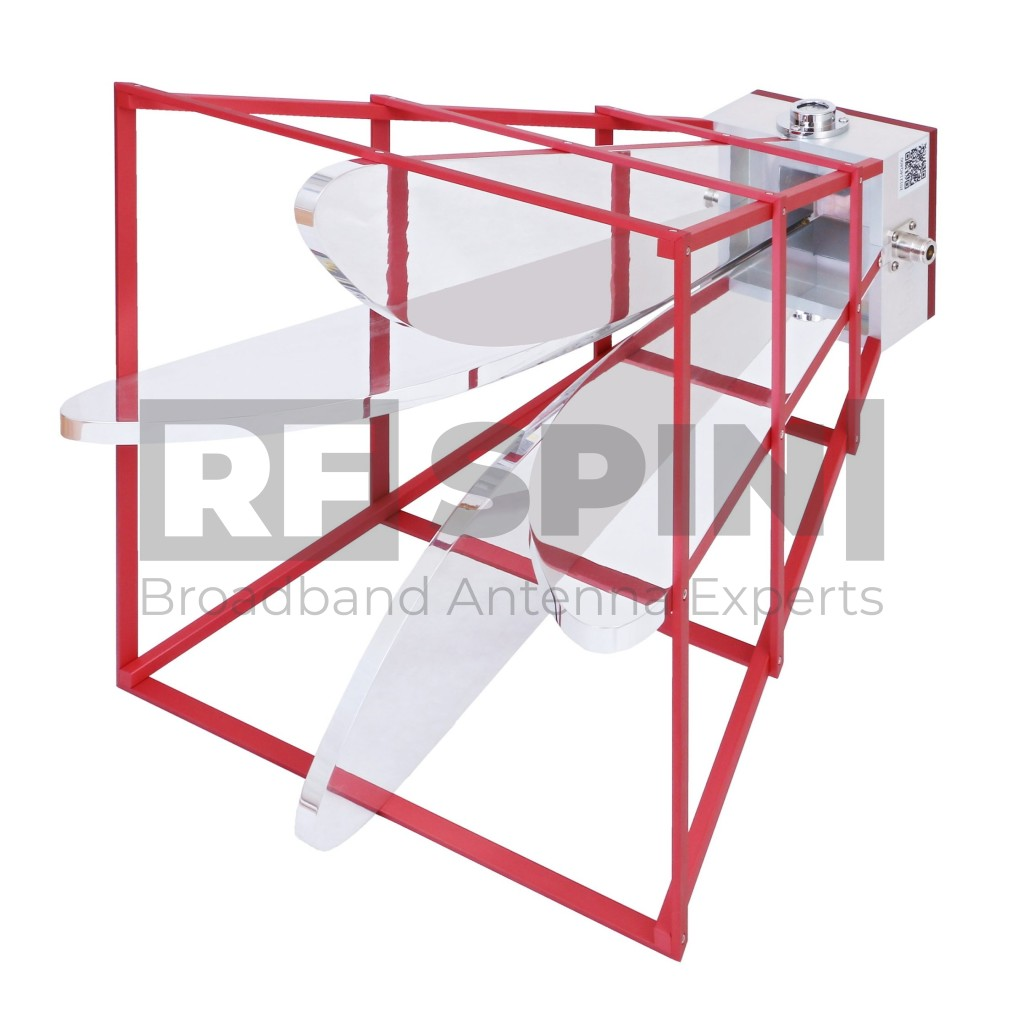

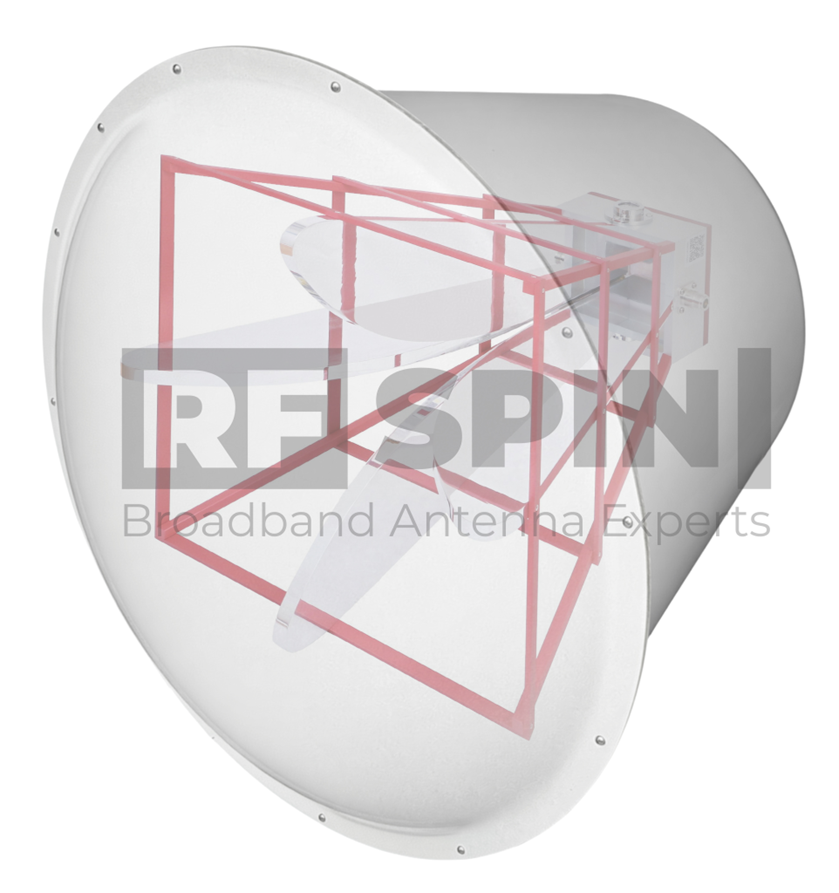

	QRH400	EMC試験車載機器試験無線通信防衛	VSWR：< 2.3:1 電力(CW / Peak)：200W/350W 寸法：335×335×433 mm 質量：4kg コネクタ：N型(f)×2	400 MHz - 6 GHz

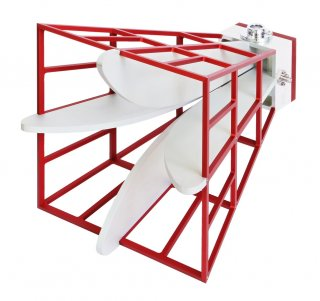

	QRH11	EMC試験車載機器試験無線通信防衛	VSWR：< 2.38:1 電力(CW / Peak)：100W/170W 寸法：180×240×180 mm 質量：1.03kg コネクタ：SMA型(f)×2	730 MHz - 11 GHz

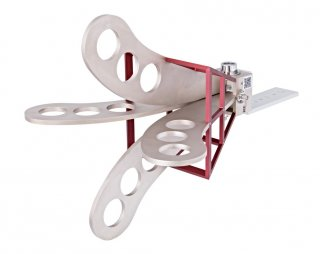

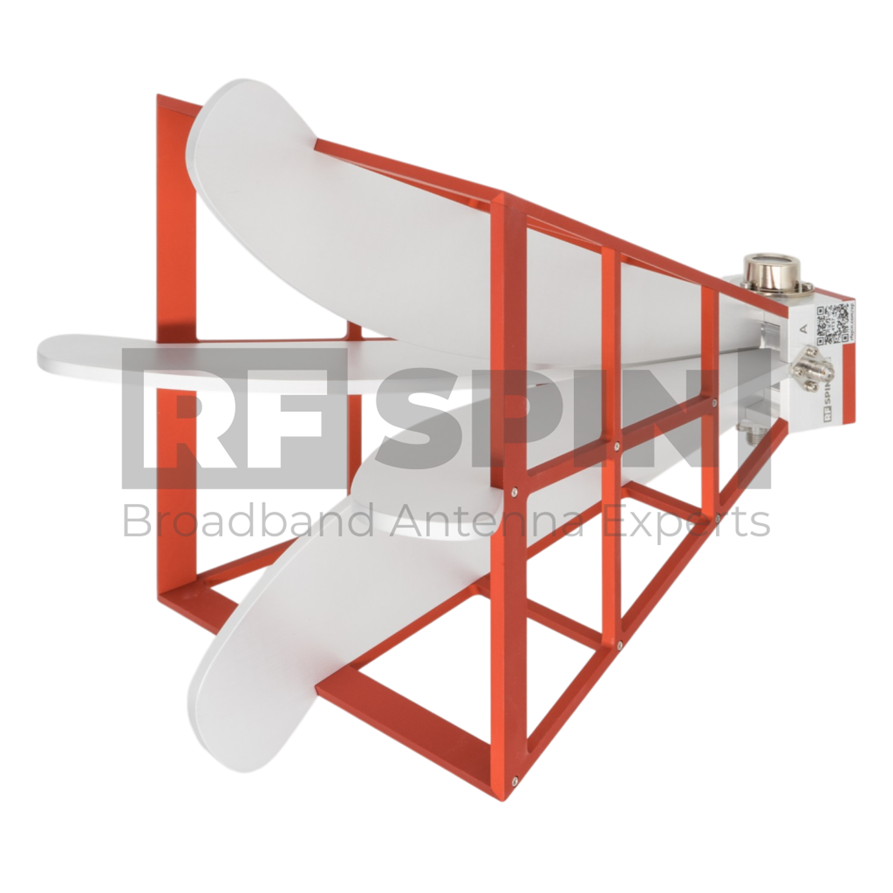

	QRH18	EMC試験車載機器試験無線通信防衛	VSWR：< 2.5 電力(CW / Peak)：100W/170W 寸法：230.6×230.6×229.1 mm 質量：650g コネクタ：SMA型(f)×2	1 GHz - 18 GHz

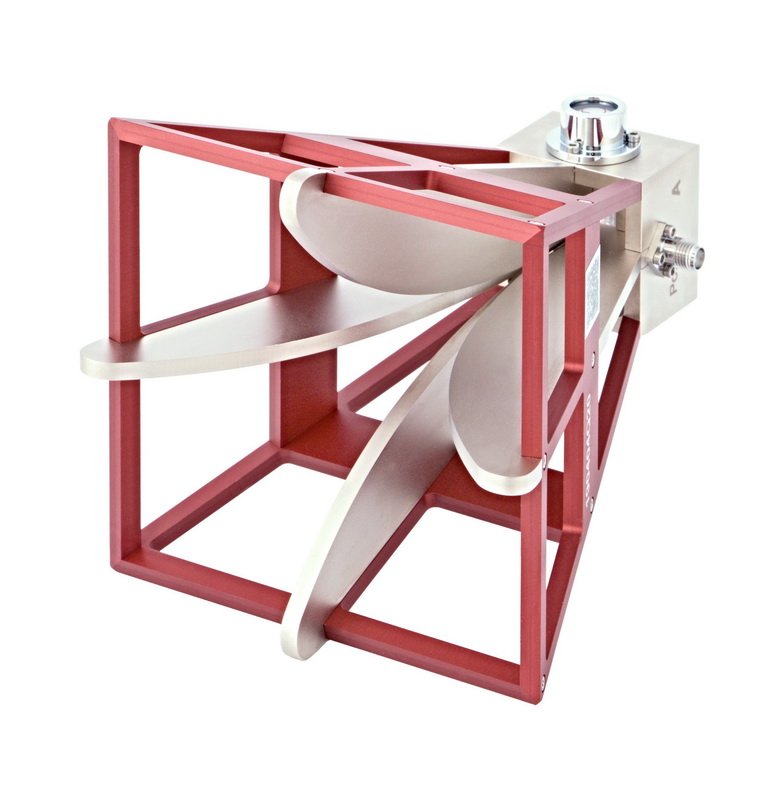

	QRH20E	EMC試験車載機器試験無線通信防衛	VSWR：< 2.4 電力(CW / Peak)：20W/40W 寸法：101×101×132 mm 質量：258g コネクタ：SMA型(f)×2	1.7 GHz - 20 GHz

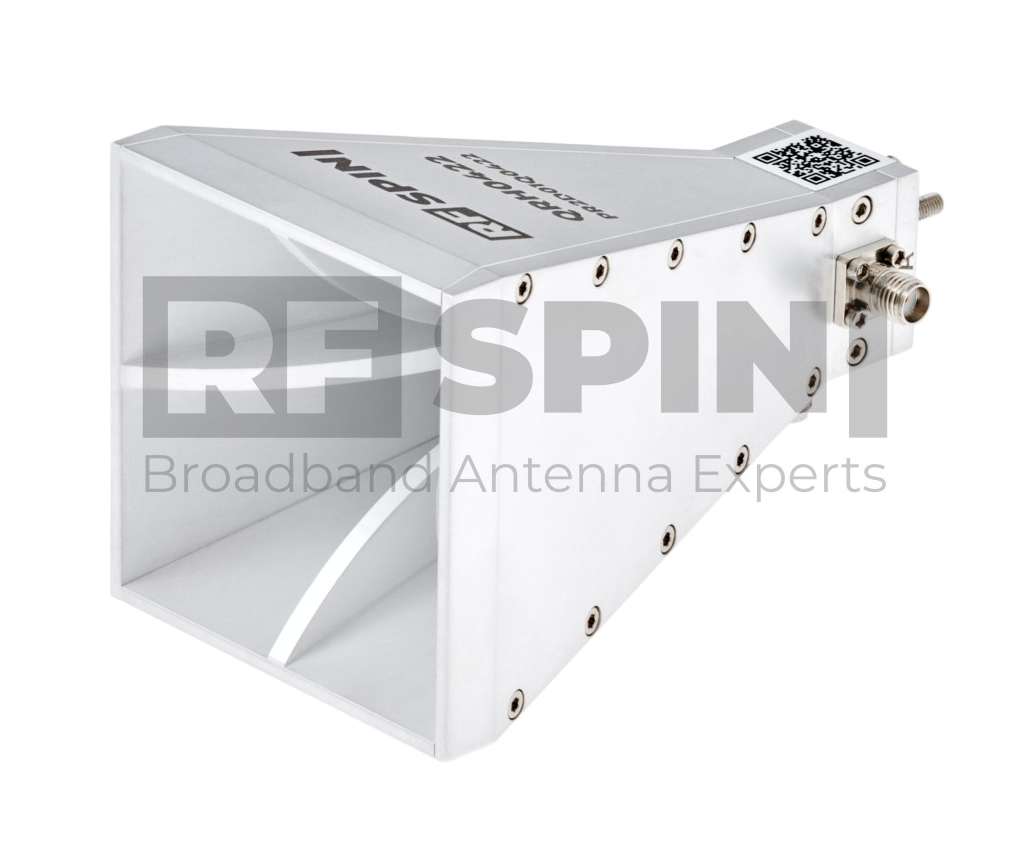

	QRH0422	EMC試験車載機器試験無線通信防衛	VSWR：< 2.4 電力(CW / Peak)：120W/250W 寸法：60×60×97 mm 質量：193g コネクタ：SMA型(f)×2	3.6 GHz - 22 GHz

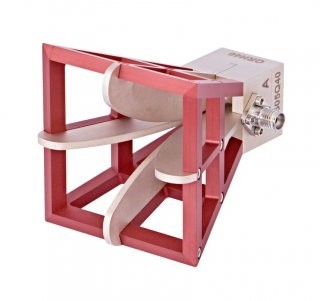

	QRH40	EMC試験車載機器試験無線通信防衛	VSWR：< 2.4 電力(CW / Peak)：10W/20W 寸法：53×53×68 mm 質量：68g コネクタ：K型(f)×2	4 GHz - 40 GHz

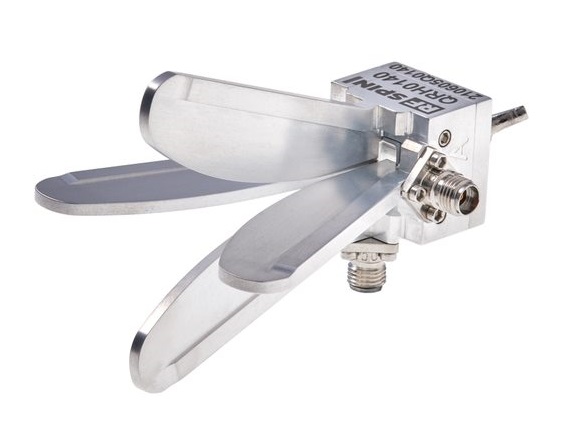

	QRH0140	EMC試験車載機器試験無線通信防衛	VSWR：< 1.6 Ave. 電力(CW / Peak)：10W/20W 寸法：54×69×54 mm 質量：50g コネクタ：K型(f)×2	1 GHz - 40 GHz

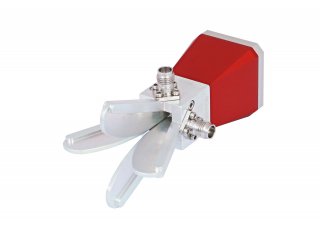

	QRH50E	EMC試験車載機器試験無線通信防衛	VSWR：< 2.5 電力(CW / Peak)：5W/10W 寸法：45×45×55 mm 質量：38g コネクタ：2.40 mm(f)×2	5 GHz - 50 GHz

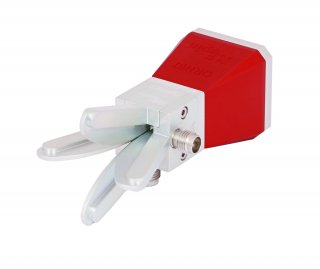

	QRH67E	EMC試験車載機器試験無線通信防衛	VSWR：< 2.0 電力(CW / Peak)：5W/10W 寸法：35.1×35.1×47.9 mm 質量：30g コネクタ：1.85 mm(f)×2	6 GHz - 67 GHz

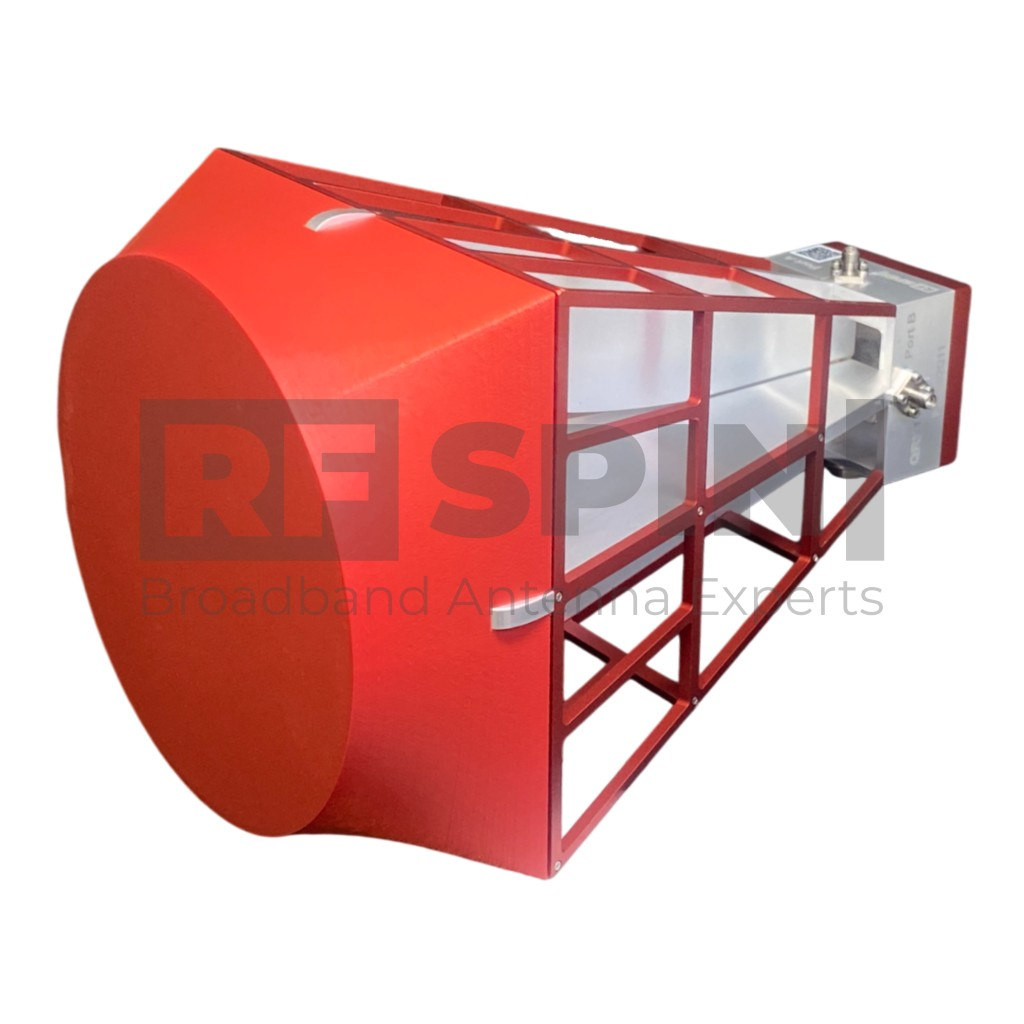

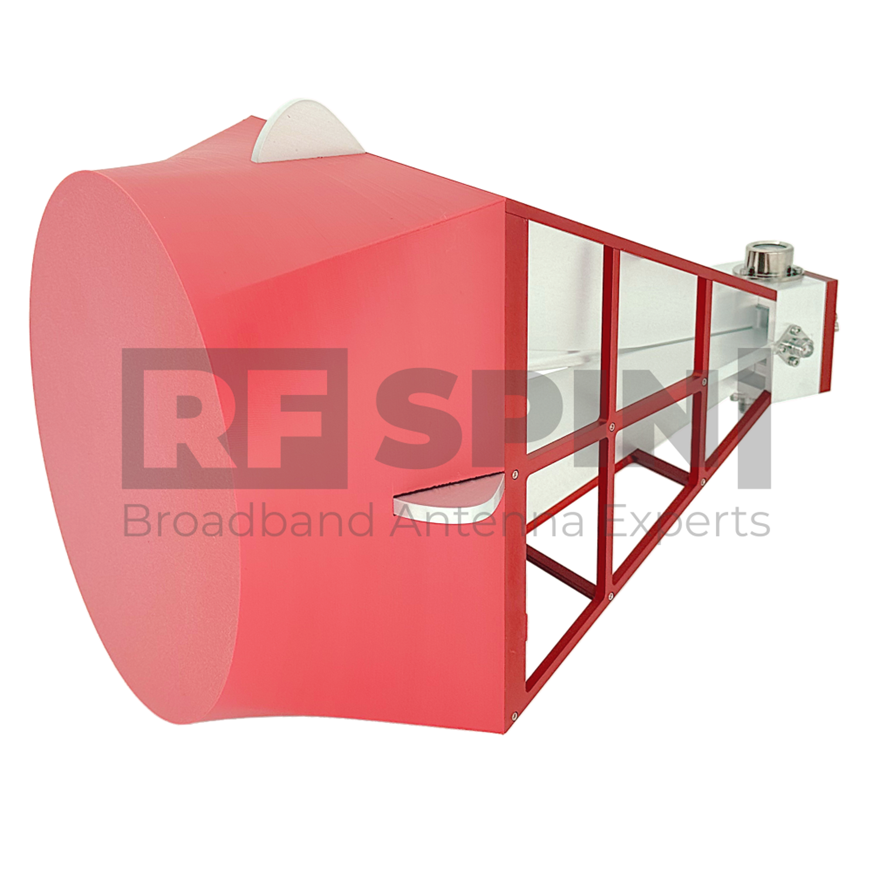

Lens horn	QRH11C	EMC試験車載機器試験無線通信防衛	VSWR：< 2.88:1 電力(CW / Peak)：100W/170W ゲイン：3~20dBi 寸法：180×281×180 mm 質量：1.5kg コネクタ：SMA型(f)×2	730 MHz - 11 GHz	仕様詳細

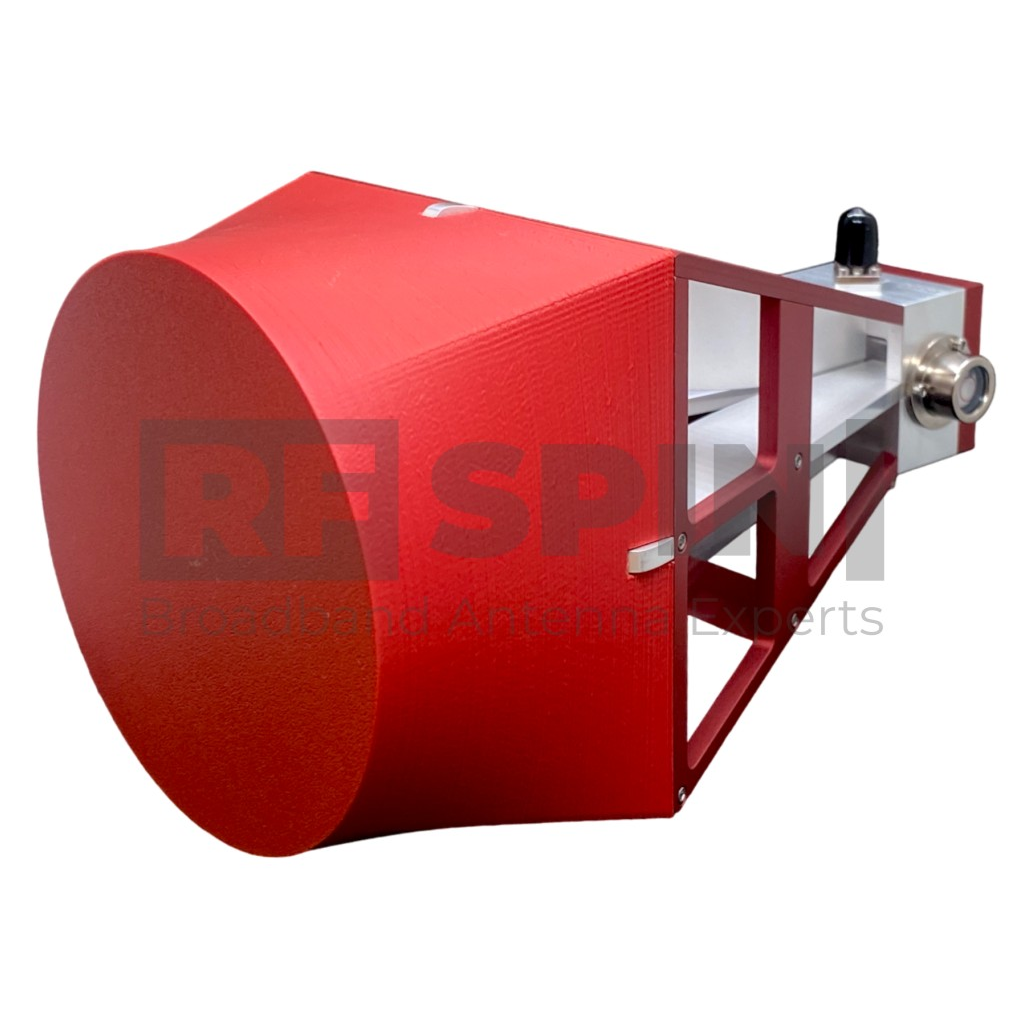

Lens horn	QRH20EC	EMC試験車載機器試験無線通信防衛	VSWR：< 2.4 電力(CW / Peak)：20W/40W ゲイン：5~22dBi 寸法：101×101×178 mm 質量：477g コネクタ：SMA型(f)×2	1.7 GHz - 20 GHz	仕様詳細

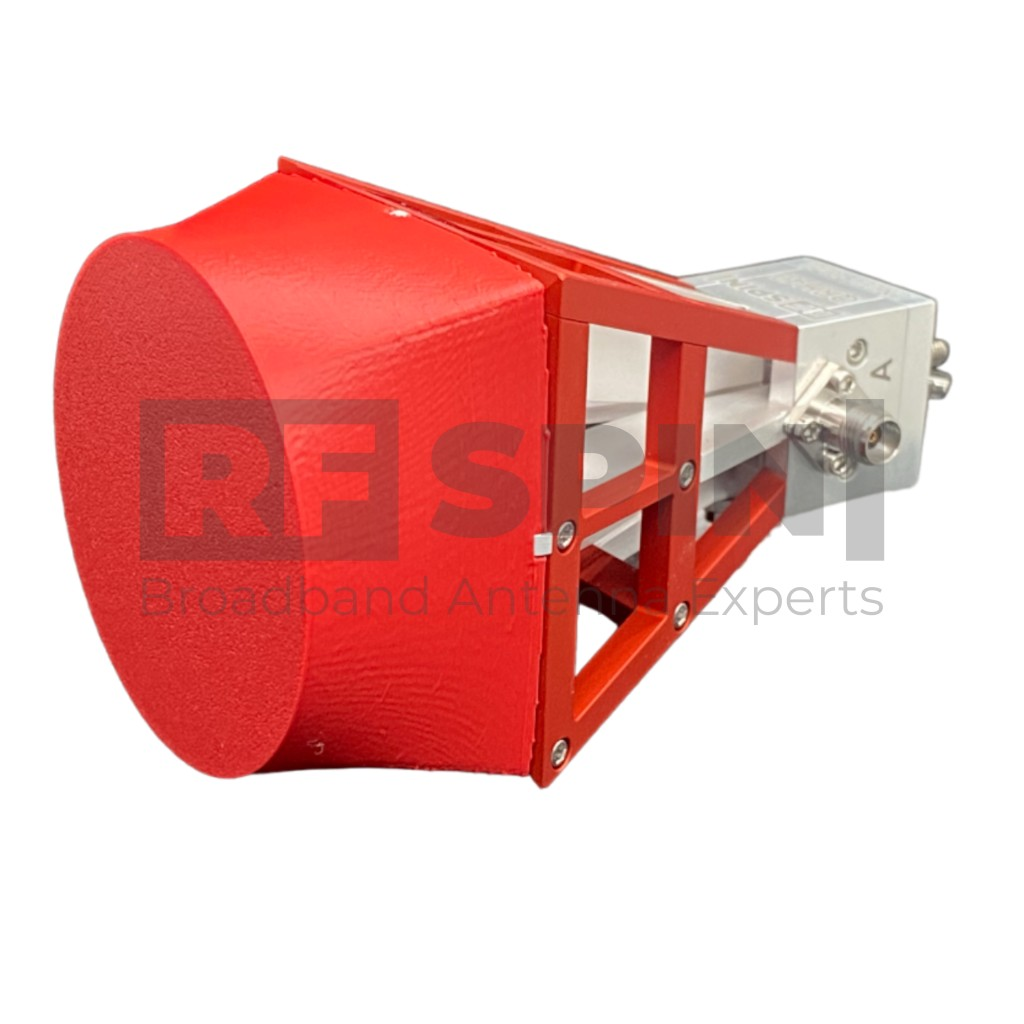

Lens horn	QRH40C	EMC試験車載機器試験無線通信防衛	VSWR：< 2.4 電力(CW / Peak)：10W/20W ゲイン：6~22dBi 寸法：53×53×68 mm 質量：93g コネクタ：K型(f)×2	4 GHz - 40 GHz	仕様詳細

標準ゲインホーンアンテナ

■A-INFO社製品

■RFspin社製品

外観写真	型番	導波管規格	ゲイン	主な仕様	周波数	データシート

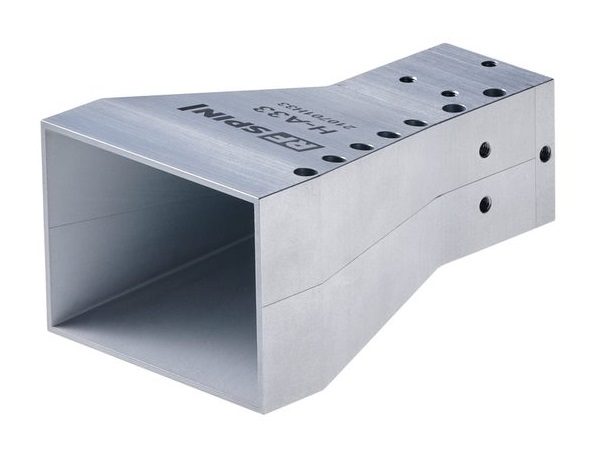

	H-A33	同軸2.92mm	18～21 dBi	VSWR：< 1.3:1 電力(CW / Peak)：15W/30W 寸法：52.4×38.4×84.0 mm 質量：145g コネクタ：K型(f)	22 - 33 GHz

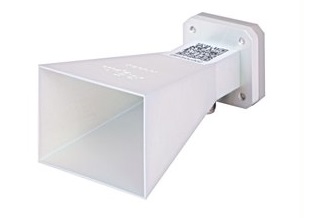

	H-A40	同軸2.92mm	18～21 dBi	VSWR：< 1.3:1 電力(CW / Peak)：15W/30W 寸法：39.7×67.5×29.0 mm 質量：145g コネクタ：K型(f)	(26) 28 - 40 GHz

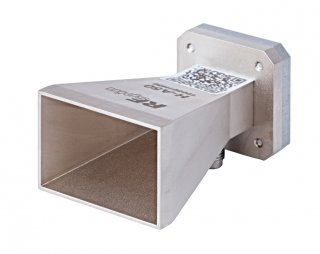

	H-A50	同軸	19～21 dBi	VSWR：< 1.35 電力(CW / Peak)：10W/20W 寸法：36.4×58.8×25.9 mm 質量：125g コネクタ：2.40(f)	(33) 38 - 50 GHz
	H-A60-W20	WR-19 UG-383/U	19～21 dBi	VSWR：< 1.15:1 導波管規格：WR-19 フランジ規格：UG-383/U 寸法：31.9×39.1×23.4 mm 質量：62g	40 - 60 GHz
	H-A75-W20	WR-15 UG-385/U	19～21 dBi	VSWR：< 1.15:1 導波管規格：WR-15 フランジ規格：UG-385/U 寸法：24.8×31.8×18.8 mm 質量：30g	50 - 75 GHz

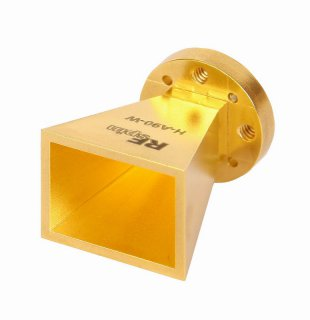

	H-A90-W20	WR-12 UG-387/U	19～21 dBi	VSWR：< 1.15:1 導波管規格：WR-12 フランジ規格：UG-387/U 寸法：21.6×27.7×16.6 mm 質量：26g	60 - 90 GHz

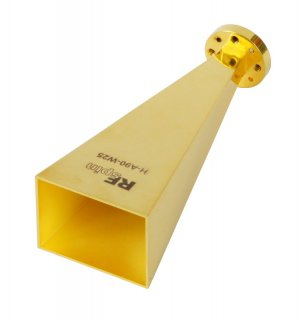

	H-A90-W25	WR-12 UG-387/U	24～26 dBi	VSWR：< 1.15 導波管規格：WR-12 フランジ規格：UG-387/U 寸法：33.6×84.8×25.8 mm 質量：72g	60 - 90 GHz

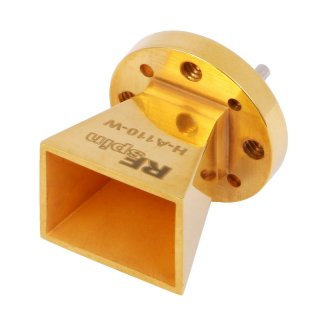

	H-A110-W20	WR-10 UG-387/U	19～21 dBi	VSWR：< 1.18:1 導波管規格：WR-10 フランジ規格：UG-387/U 寸法：17.9×22.9×14.3 mm 質量：18g	75 - 110 GHz

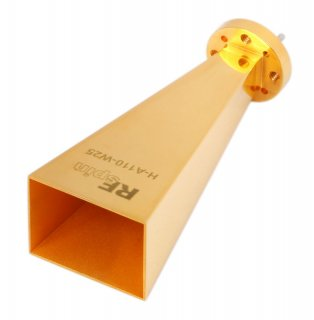

	H-A110-W25	WR-10 UG-387/U	24～26 dBi	VSWR：< 1.15:1 導波管規格：WR-10 フランジ規格：UG-387/U 寸法：27.8×68.8×21.4 mm 質量：56g	75 - 110 GHz

導波管アダプタ

■A-INFO社製品

■RFspin社製品

外観写真	型番	用途	主な仕様	周波数	データシート

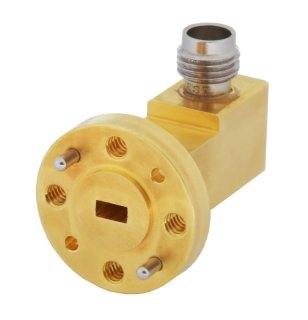

	AWC15F	EMC試験車載機器試験無線通信防衛	VSWR：<1.4:1 電力(CW / Peak)：5W/10W 導波管：WR-15 フランジ規格：UG-385/U 寸法：19.1×19.1×27.9 mm 質量：27g	50 - 67 GHz

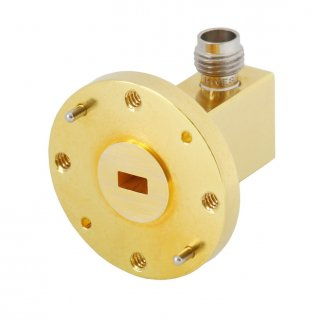

	AWC19F	EMC試験車載機器試験無線通信防衛	VSWR：<1.35:1 電力(CW / Peak)：5W/10W 導波管：WR-19 フランジ規格：UG-383/U 寸法：28.7×28.7×27.8 mm 質量：47g	40 - 60 GHz

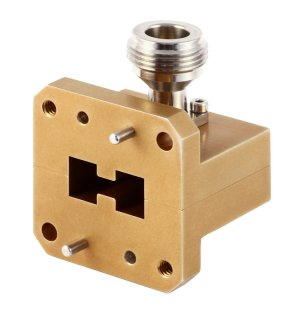

	ADRWC750	EMC試験車載機器試験無線通信防衛	VSWR：<1.25 電力(CW / Peak)：100W/170W コネクタ：N / SMA (f) 導波管：WRD750 フランジ規格：FPWRD750D24 寸法：34.9×34.9×30 mm 質量：60g(N)/50g(SMA)	7.5 - 18 GHz
