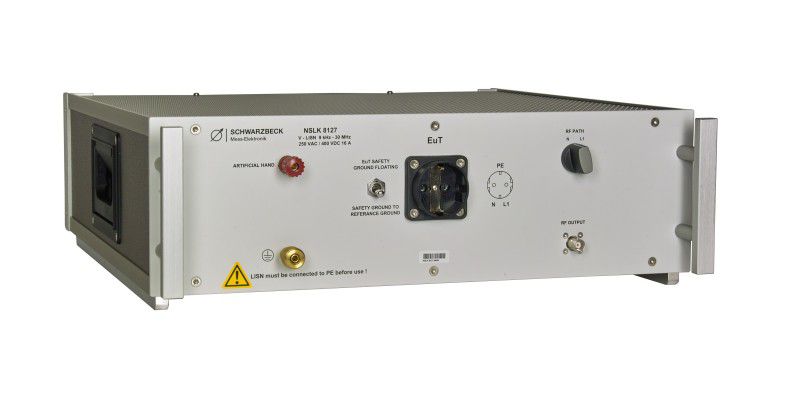

NSLK 8127

V-LISN
CISPR 16-1-2準拠

インピーダンス：50 Ω || (50 μH + 5 Ω)
電源仕様：2×16 A, 250 VAC, 400 VDC
EUTコネクタ：
CEE 7/4 Type F (Schukoソケット)
質量：約9.5 kg

9kHz - 30MHz

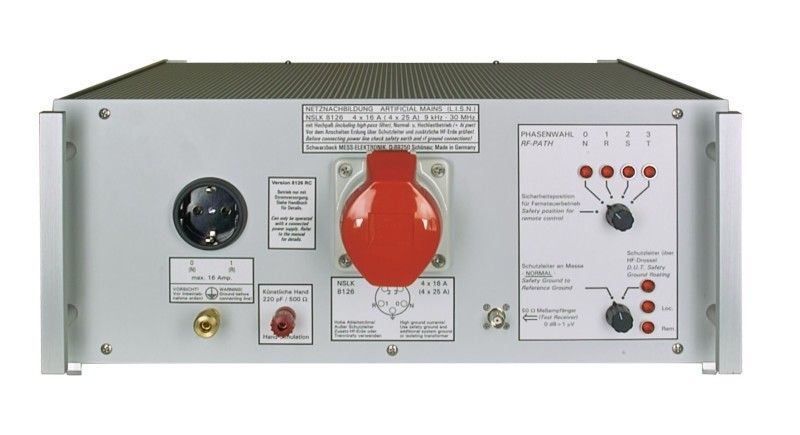

NSLK 8126

V-LISN
CISPR 16-1-2準拠

インピーダンス：50 Ω || (50 μH + 5 Ω)
電源仕様：
2×16 A, 4×16 A, 250 VAC, 400 VDC
EUTコネクタ：
CEE 7/4 Type F (Schukoソケット)
IEC 60309 3L+N+PE 16 A (CEKON-socket)
質量：約12.5 kg

9kHz - 30MHz

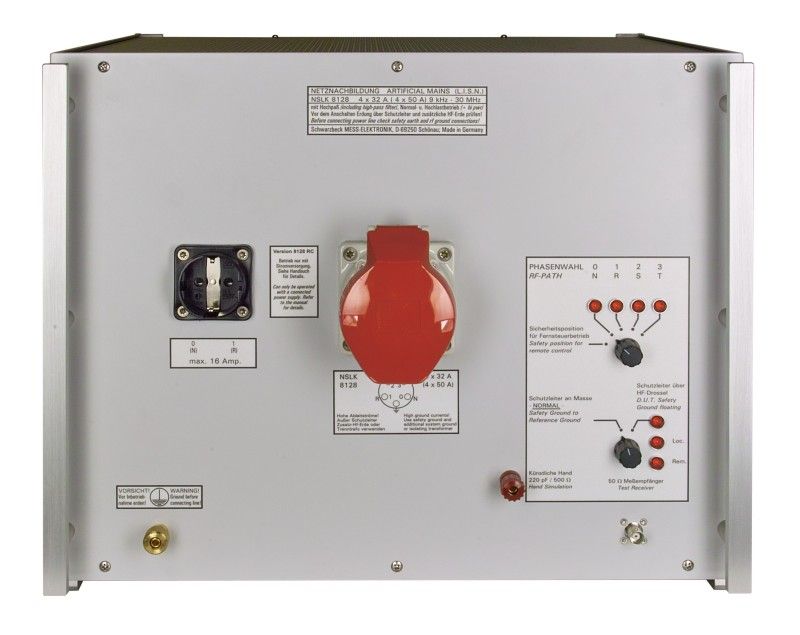

NSLK 8128

V-LISN
CISPR 16-1-2準拠

インピーダンス：50 Ω || (50 μH + 5 Ω)
電源仕様：
2×16 A, 4×32 A, 25 0VAC, 400 VDC
EUTコネクタ：
CEE 7/4 Type F (Schukoソケット)
IEC 60309 3L+N+PE 32 A (CEKON-socket)
質量：約35 kg

9kHz - 30MHz

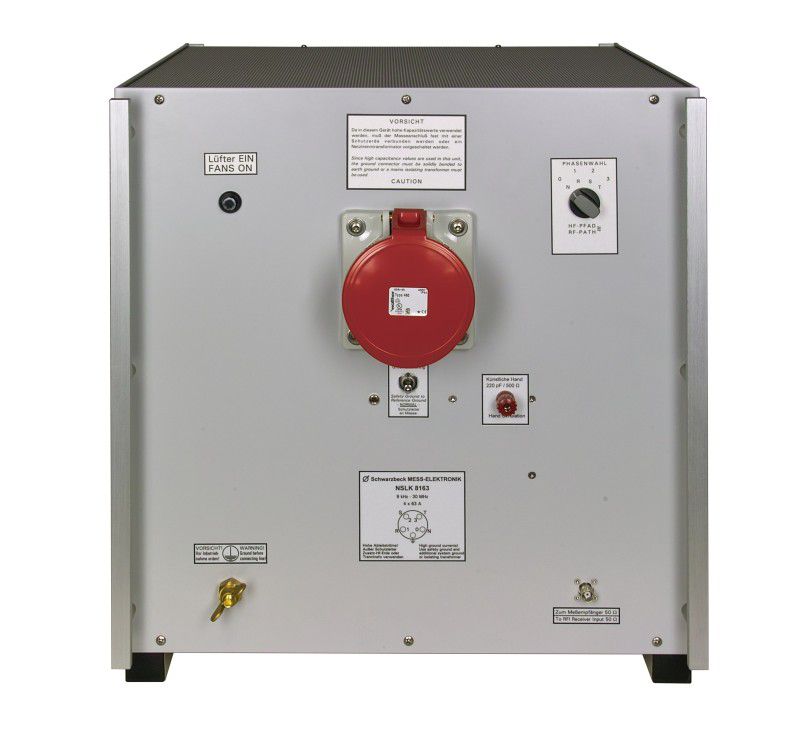

NSLK 8163

V-LISN
CISPR 16-1-2準拠

インピーダンス：50 Ω || (50 μH + 5 Ω)
電源仕様：
4×63 A, 400/700 VAC, 630 VDC
EUTコネクタ：
IEC 60309 3L+N+PE 63 A (CEKON-socket)
質量：約41 kg

9kHz - 30MHz

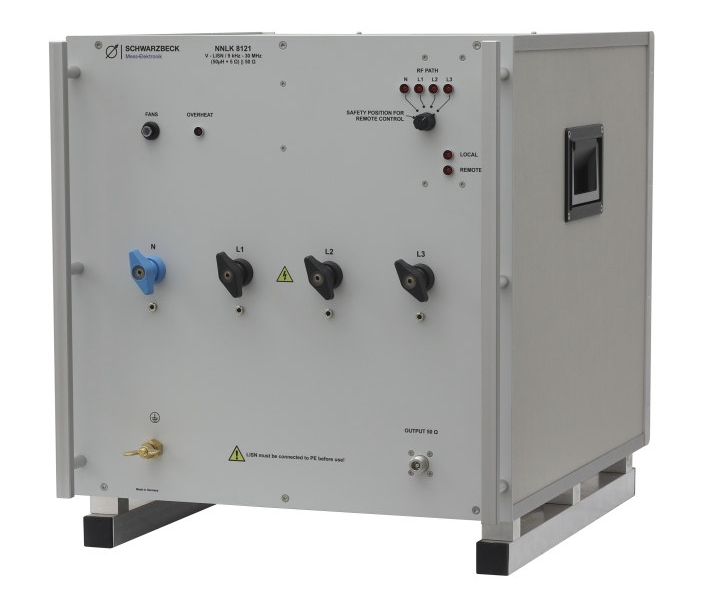

NNLK 8121

V-LISN
CISPR 16-1-2準拠

インピーダンス：50 Ω || (50 μH + 5 Ω)
電源仕様：4×100 A, 400 VAC, 630 VDC
EUTコネクタ：端子台（Wing Terminal）
質量：約33 kg

9kHz - 30MHz

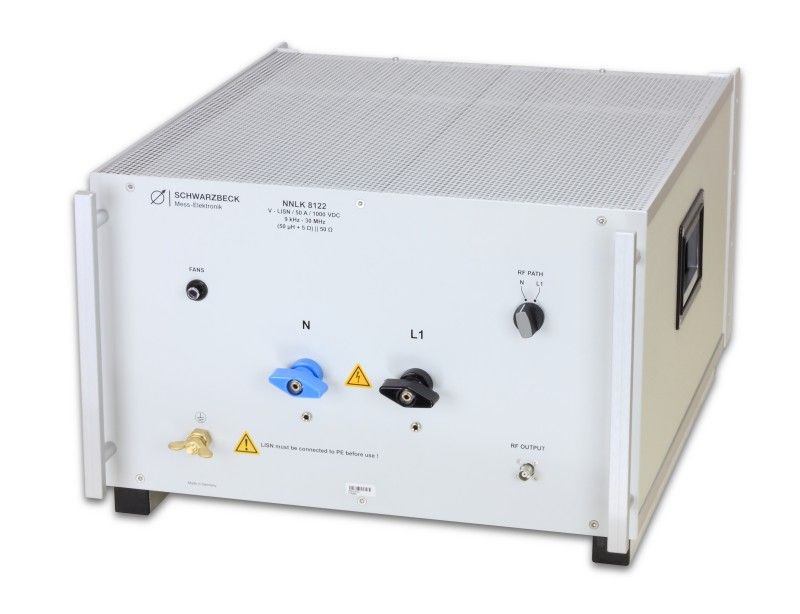

NNLK 8122

V-LISN
CISPR 16-1-2準拠

インピーダンス：50 Ω || (50 μH + 5 Ω)
電源仕様：2×50 A, 750 VAC, 1000 VDC
EUTコネクタ：端子台（Wing Terminal）
質量：約23 kg

9kHz - 30MHz

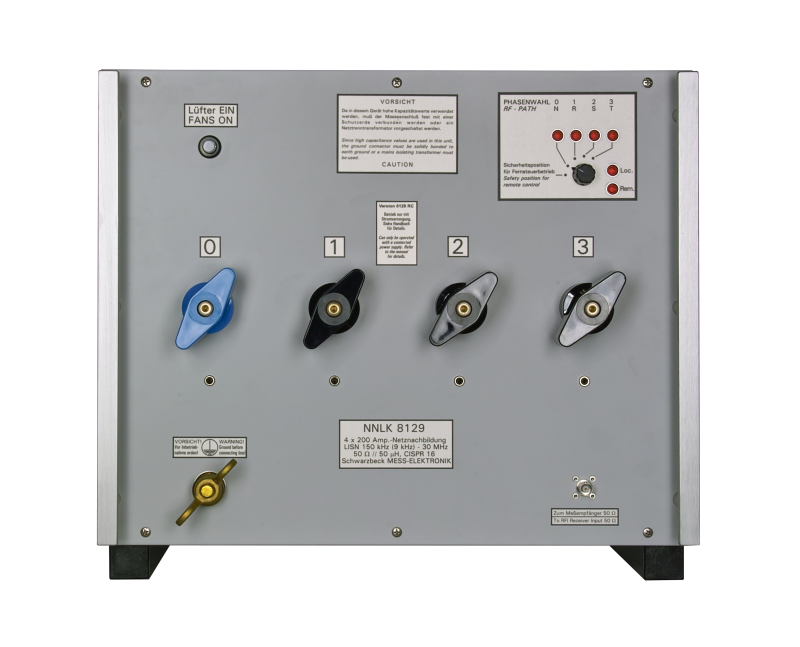

NNLK 8129

V-LISN
CISPR 16-1-2準拠

インピーダンス：50 μH || 50 Ω
電源仕様：4×200 A, 250 VAC, 400 VDC
EUTコネクタ：端子台（Wing Terminal）
質量：約31 kg

(9kHz)150kHz - 30MHz

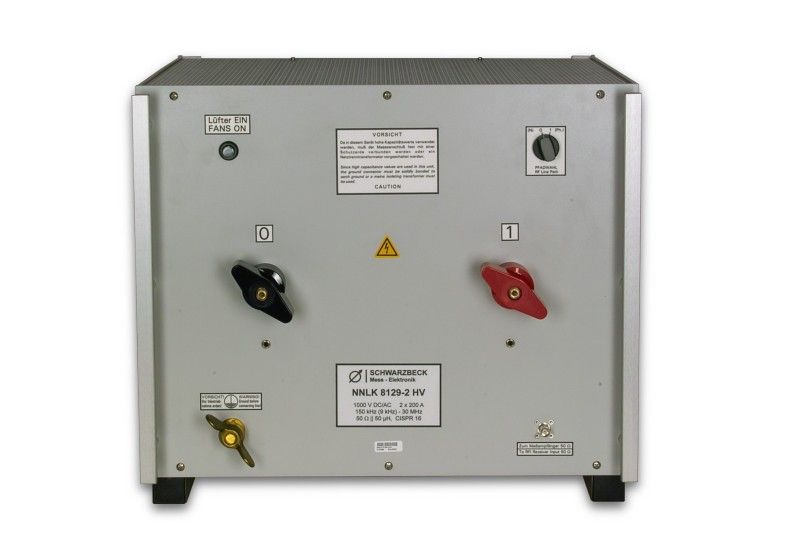

NNLK 8129-2 HV

V-LISN
CISPR 16-1-2準拠

インピーダンス：50 μH || 50 Ω
電源仕様：2×200 A, 1000 VAC, 1000 VDC
EUTコネクタ：端子台（Wing Terminal）
質量：約22 kg

(9kHz)150kHz - 30MHz

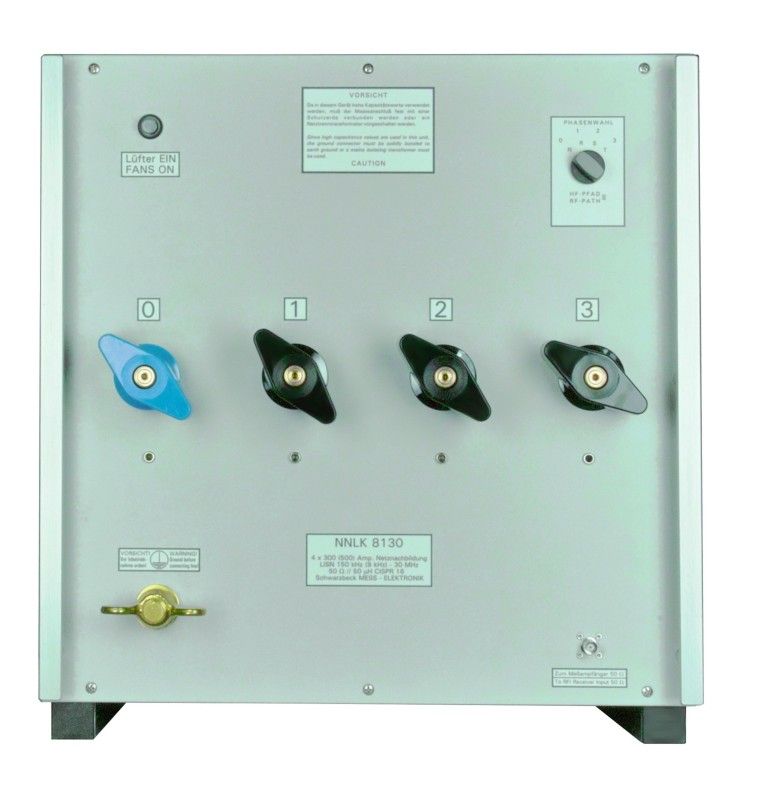

NNLK 8130

V-LISN
CISPR 16-1-2準拠

インピーダンス：50 μH || 50 Ω
電源仕様：4×400 A（ファンON時）, 250 VAC, 400 VDC
EUTコネクタ：端子台（Wing Terminal）
質量：約55 kg

(9kHz)150kHz - 30MHz

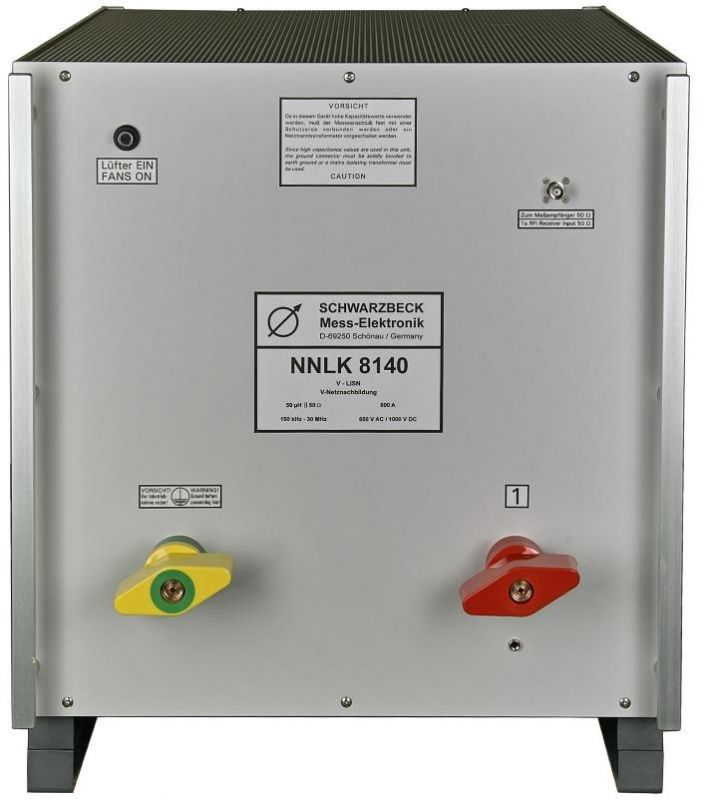

NNLK 8140

V-LISN
CISPR 16-1-2準拠

インピーダンス：50 μH || 50 Ω (+/- 20 %)
電源仕様：2×800 A, 1000 VAC, 1000 VDC
EUTコネクタ：端子台（Wing Terminal）
質量：約46 kg

(9kHz)150kHz - 30MHz

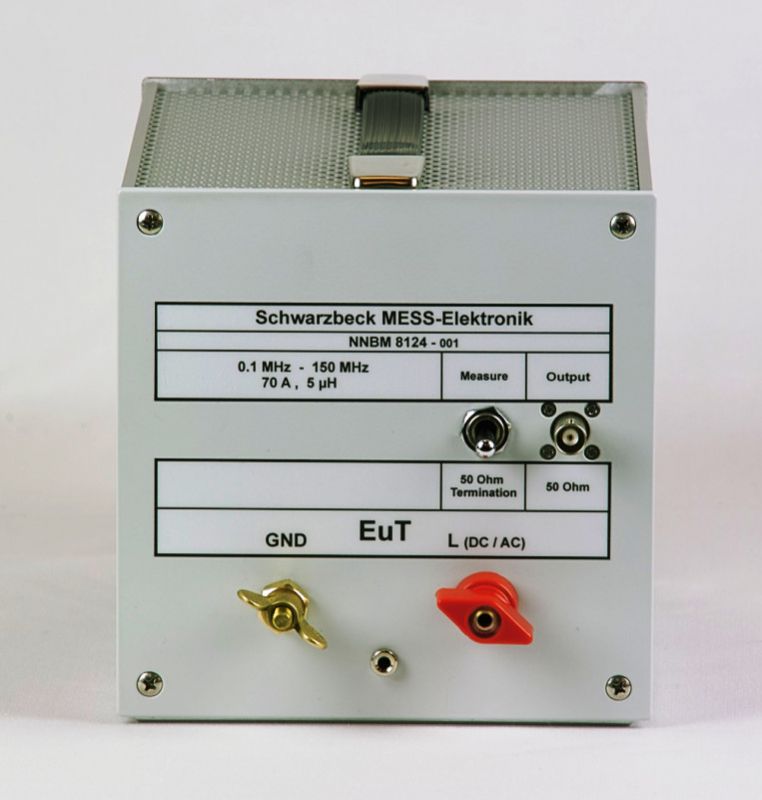

NNBM 8124

V-LISN
CISPR 16-1-2
CISPR 25準拠

電源仕様：70 A, 500 VDC, 250 VAC
インピーダンス：(5μH + 1 Ω) || 50 Ω
EUTコネクタ：端子台（Wing Terminal）
対応規格：
CISPR 16-1-2, Annex D2, D3
CISPR 25 MIL-STD-461F ISO 7637-2
Transients ISO 11452-4 BCI DO-160
(Airborne equipm.)
DEF-STAN-59
コネクタ：N型又はBNC
質量：約1.9 kg

100kHz - 150MHz

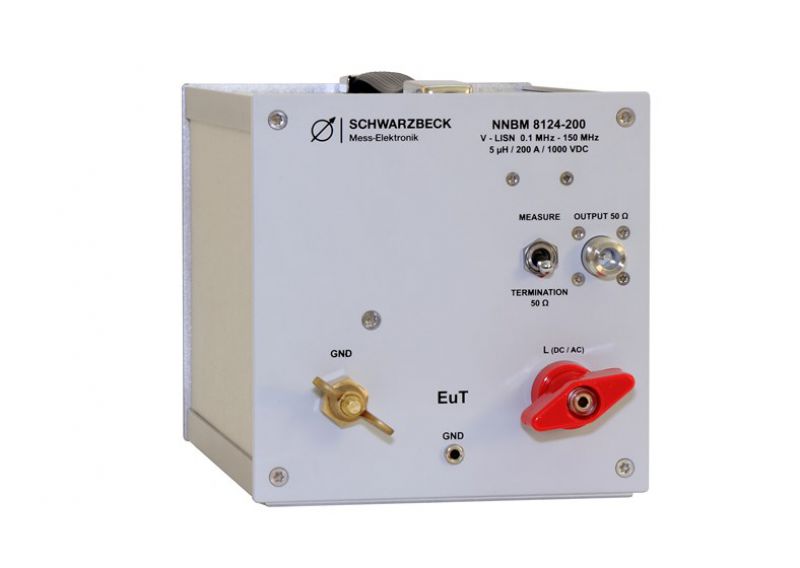

NNBM 8124-200

V-LISN
CISPR 16-1-2
CISPR 25準拠

電源仕様：200 A, 1000 VDC, 700 VAC
インピーダンス：(5μH + 1 Ω) || 50 Ω
EUTコネクタ：端子台（Wing Terminal）
対応規格：
CISPR 16-1-2, Annex D2, D3
CISPR 25, ISO 7637-2, BCI試験
コネクタ：N型又はBNC
質量：約3 kg

100kHz - 110(150)MHz

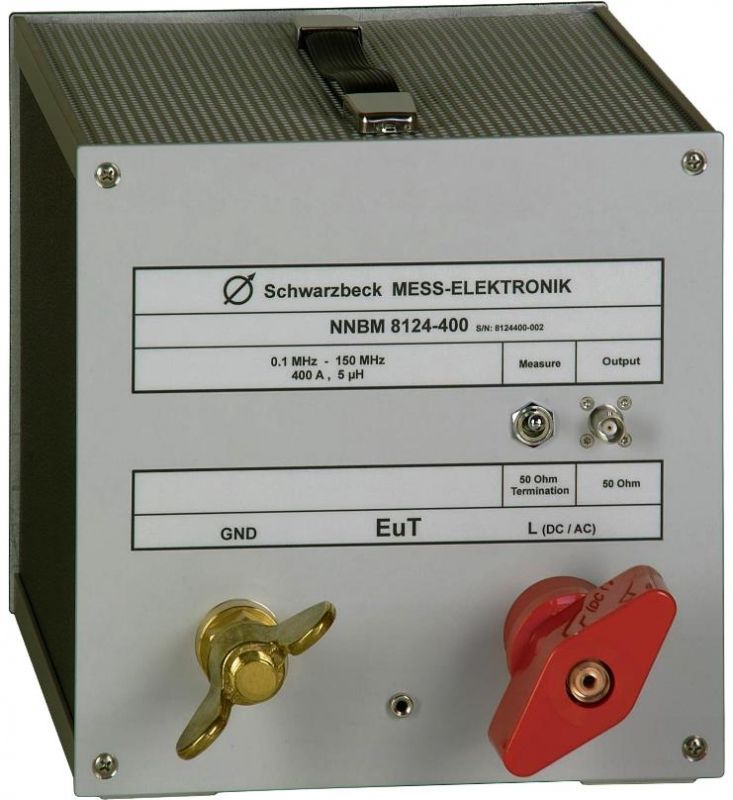

NNBM 8124-400

V-LISN
CISPR 16-1-2
CISPR 25準拠

電源仕様：250 A, 1000 VDC, 700 VAC
インピーダンス：(5μH + 1 Ω) || 50 Ω
EUTコネクタ：端子台（Wing Terminal）
対応規格：
CISPR 16-1-2, Annex D2, D3
CISPR 25, ISO 7637-2, BCI試験
コネクタ：N型又はBNC
質量：約6 kg

100kHz - 110(150)MHz

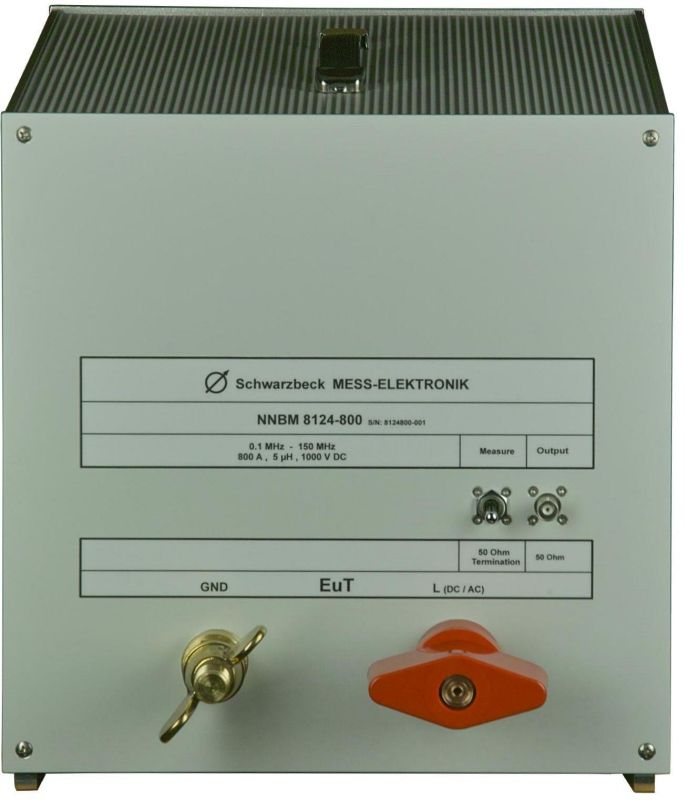

NNBM 8124-800

V-LISN
CISPR 16-1-2
CISPR 25準拠

電源仕様：800 A, 1000 VDC, 400 VAC
インピーダンス：(5μH + 1 Ω) || 50 Ω
EUTコネクタ：端子台（Wing Terminal）
対応規格：
CISPR 16-1-2, Annex D2, D3
CISPR 25, ISO 7637-2, BCI試験
コネクタ：N型又はBNC
質量：約14 kg

100kHz - 110(150)MHz

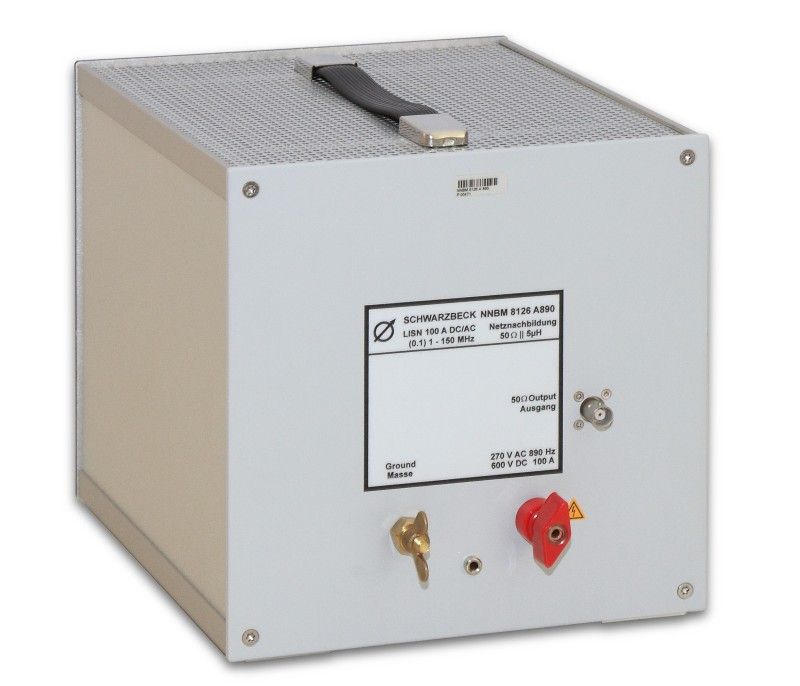

NNBM 8126-A 890

V-LISN
DO-160準拠

電源仕様：70 A, 600 VDC, 530 VAC(400 Hz), 270 VAC (890Hz)
インピーダンス：(5μH + 5 Ω) || 50 Ω
EUTコネクタ：端子台（Wing Terminal）
対応規格：
DO-160
コネクタ：BNC
質量：約4.4 kg

10 kHz - 400 MHz（DO-160校正時）

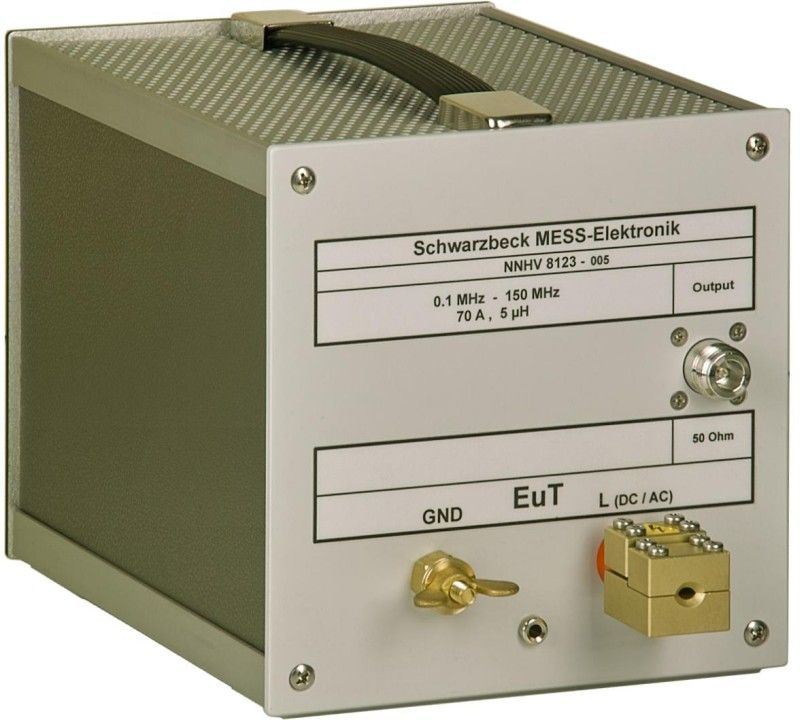

NNHV 8123

V-LISN
CISPR 25 Ed.4

電源仕様：70 A, 1000 VDC, 700 VAC
インピーダンス：5 μH || 50 Ω(+/- 10%)
EUTコネクタ：端子台（Wing Terminal）
対応規格：
CISPR 25 Ed.4
別途HVSE 8600が必要
コネクタ：N型
質量：約1.9 kg

100kHz - 150MHz

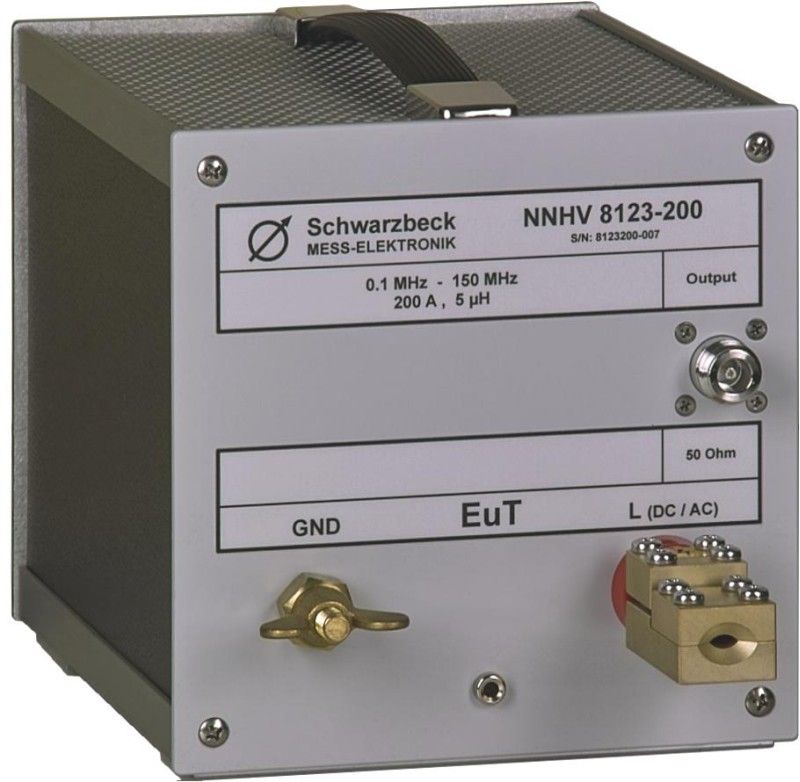

NNHV 8123-200

V-LISN
CISPR 25 Ed.4

電源仕様：200 A, 1000 VDC, 700 VAC
インピーダンス：5 μH || 50 Ω(+/- 10%)
EUTコネクタ：端子台（Wing Terminal）
対応規格：
CISPR 25 Ed.4
別途HVSE 8600が必要
コネクタ：N型
質量：約6 kg

100kHz - 150MHz

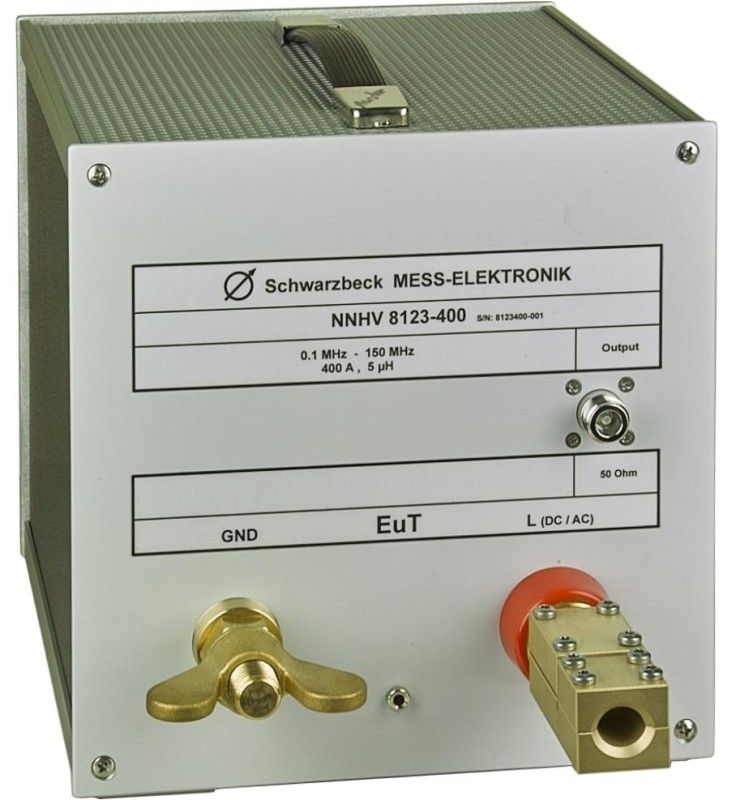

NNHV 8123-400

V-LISN
CISPR 25 Ed.4

電源仕様：250 A, 1000 VDC, 700 VAC
インピーダンス：5 μH || 50 Ω(+/- 10%)
EUTコネクタ：端子台（Wing Terminal）
対応規格：
CISPR 25 Ed.4
別途HVSE 8600が必要
コネクタ：N型
質量：約3 kg

100kHz - 150MHz

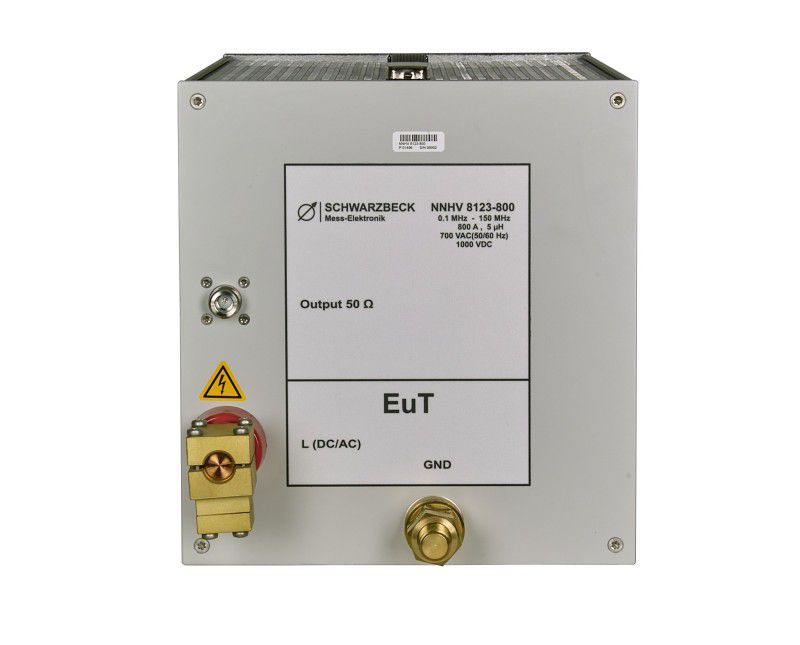

NNHV 8123-800

V-LISN
CISPR 25 Ed.4

電源仕様：800 A, 1000 VDC, 700 VAC
インピーダンス：5 μH || 50 Ω(+/- 10%)
EUTコネクタ：端子台（Wing Terminal）
対応規格：
CISPR 25 Ed.4
別途HVSE 8601が必要
コネクタ：N型
質量：約12.2 kg

100kHz - 150MHz

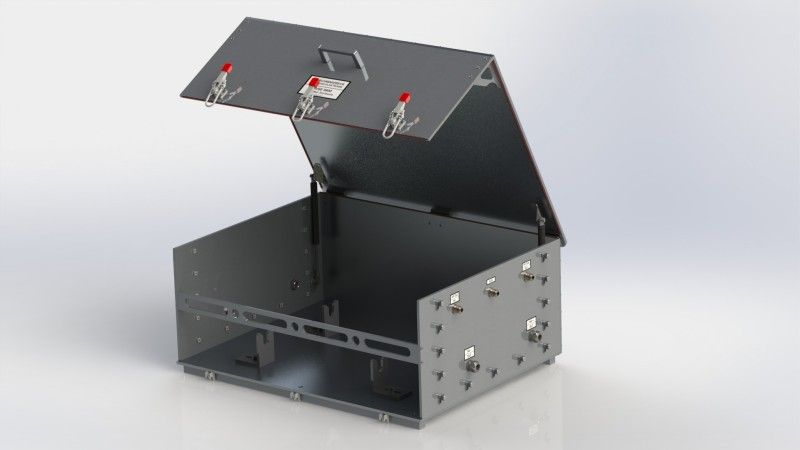

HVSE 8600

シールドボックス

対応機種：
NNHV 8123, NNHV 8123-200
NNHV 8123-400
対応規格：CISPR 25 Ed.4
コネクタ：N
質量：約24 kg

-

HVSE 8601

シールドボックス

対応機種：
NNHV 8123-800
対応規格：CISPR 25 Ed.4
コネクタ：N
質量：約24 kg

-

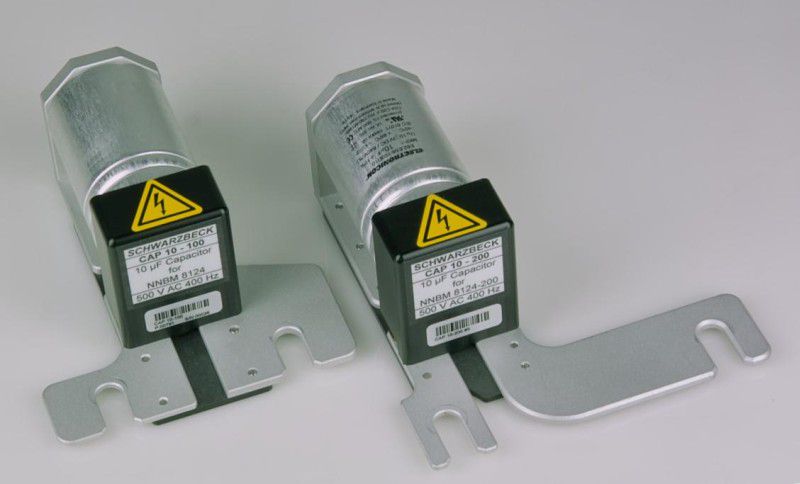

CAP 10

キャパシタ
オプション

対応機種：
NNBM 8124シリーズ
対応規格：DEF STAN 59／DO-160
質量：約230 g

-

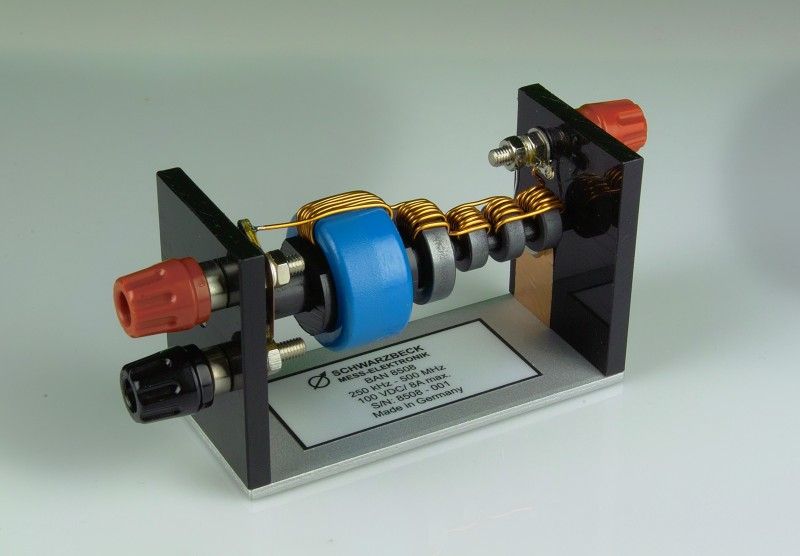

BAN 8508

Broadband Artificial Network
ISO11452-7
DC-10614準拠

電源仕様：2〜8 A, 100 VDC
DUT/AEコネクタ：4mmバナナ
最大RF入力：5 W
信号コネクタ：BNC
質量：約160 g

0.25 - 500 MHz

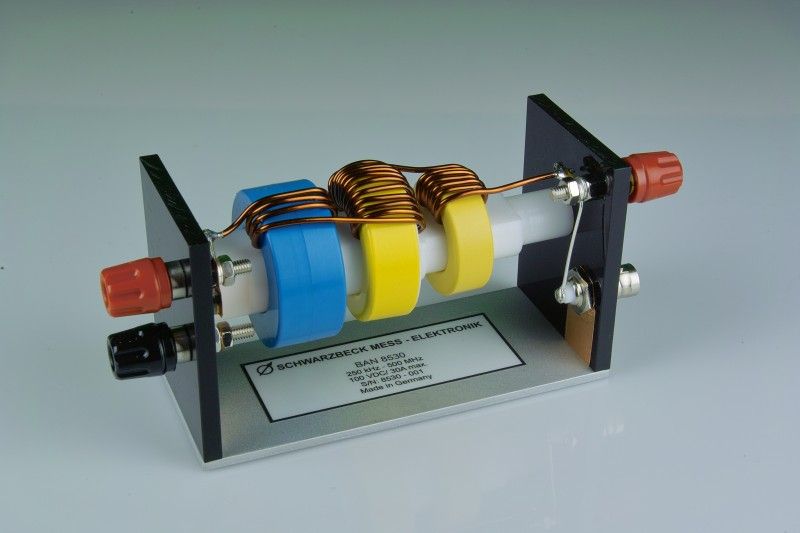

BAN 8530

Broadband Artificial Network
ISO11452-7
DC-10614準拠

電源仕様：8〜30 A, 100 VDC
DUT/AEコネクタ：4mmバナナ
最大RF入力：5 W
信号コネクタ：BNC
質量：約385 g

0.25 - 500 MHz

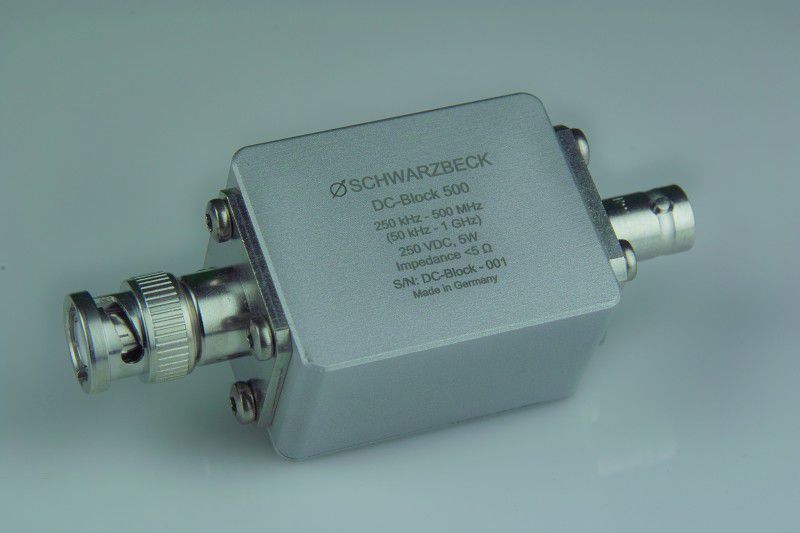

DC-Block 500

BAN用DCブロック
DIN ISO11452-7準拠

電源仕様：250 VDC
最大RF入力：5 W
コネクタ：BNC
質量：約103 g

0.25 - 500 MHz

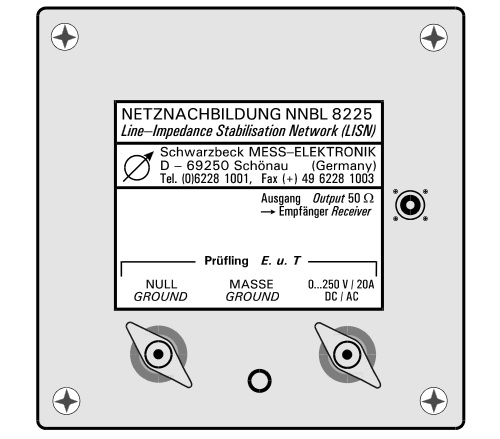

NNBL 8225

V-LISN
MIL 461E
MIL 461F

電源仕様：
20 A, 250 VDC, 250 VAC(50/60 Hz)
140 VAC(400 Hz)
インピーダンス：(50μH + 5 Ω)||50 Ω
EUTコネクタ：端子台（Wing Terminal）
対応規格：MIL 461E/F
コネクタ：BNC型

(9)150kHz - 100MHz

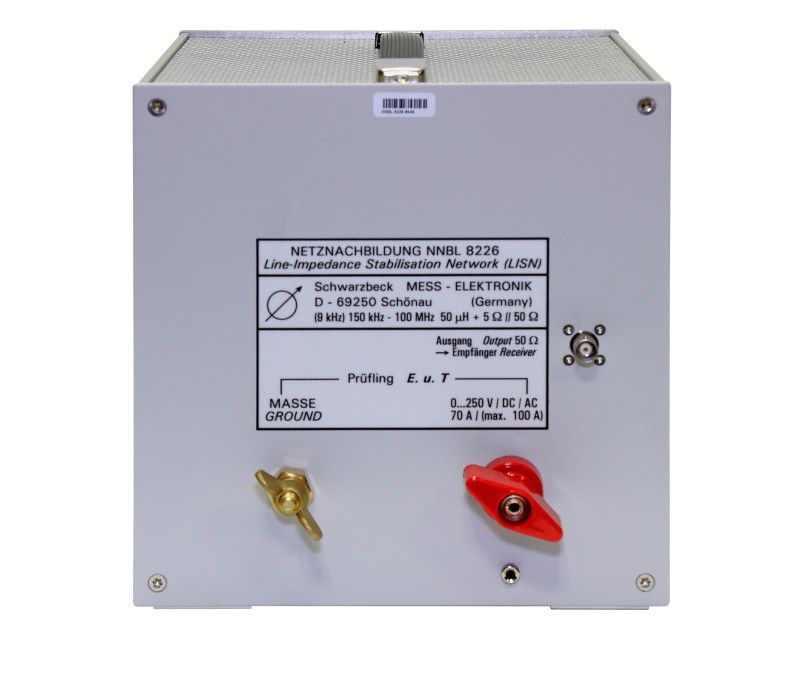

NNBL 8226

V-LISN
MIL 461E
MIL 461F

電源仕様：
70 A, 250 VDC, 250 VAC(50/60 Hz)
140 VAC(400 Hz)
インピーダンス：(50μH + 5 Ω)||50 Ω
EUTコネクタ：端子台（Wing Terminal）
対応規格：MIL 461E/F
コネクタ：BNC型
質量：約4.5 kg

(9)150kHz - 100MHz

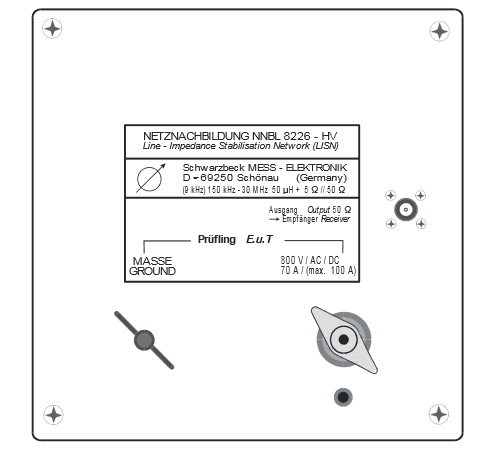

NNBL 8226-HV

V-LISN
MIL 461E
MIL 461F

電源仕様：
70 A, 800 VDC, 800 VAC(50/60 Hz)
140 VAC(400 Hz)
インピーダンス：(50μH + 5 Ω)||50 Ω
EUTコネクタ：端子台（Wing Terminal）
対応規格：MIL 461E/F
コネクタ：BNC型
質量：約4.5 kg

(9)150kHz - 100MHz

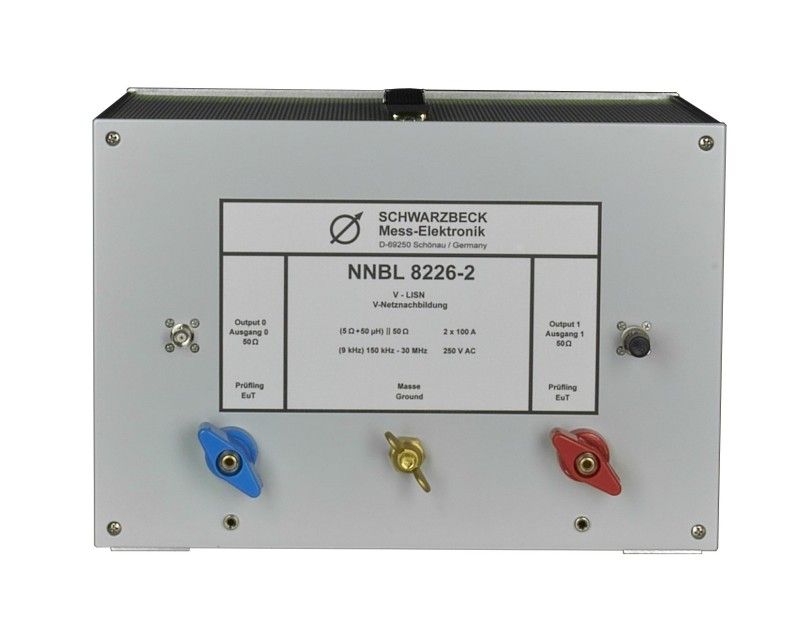

NNBL 8226-2

V-LISN
MIL 461E
MIL 461F

電源仕様：
70 A, 500 VDC, 250 VAC(50/60 Hz)
インピーダンス：(50μH + 5 Ω)||50 Ω
EUTコネクタ：端子台（Wing Terminal）
対応規格：MIL 461E/F
コネクタ：BNC型×2
質量：約6.5 kg

(9)150kHz - 30(100)MHz

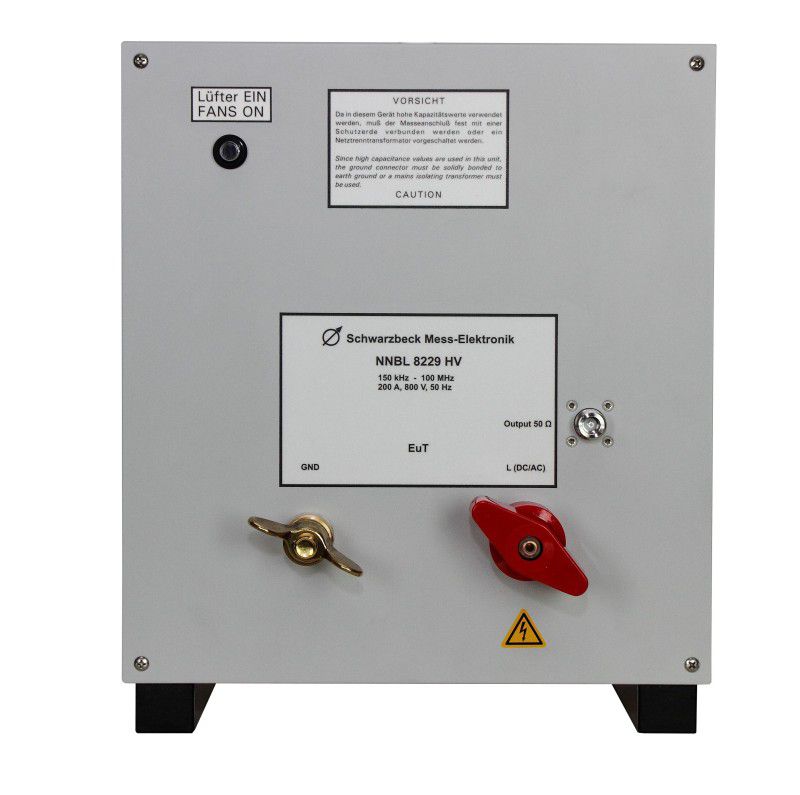

NNBL 8229-HV

V-LISN
MIL 461E

電源仕様：
200 A, 1000 VDC, 800 VAC(50/60 Hz)
インピーダンス：(50μH + 5 Ω)||50 Ω
EUTコネクタ：端子台（Wing Terminal）
対応規格：MIL 461E
コネクタ：BNC型
質量：約10.5 kg

(9)150kHz - 100MHz

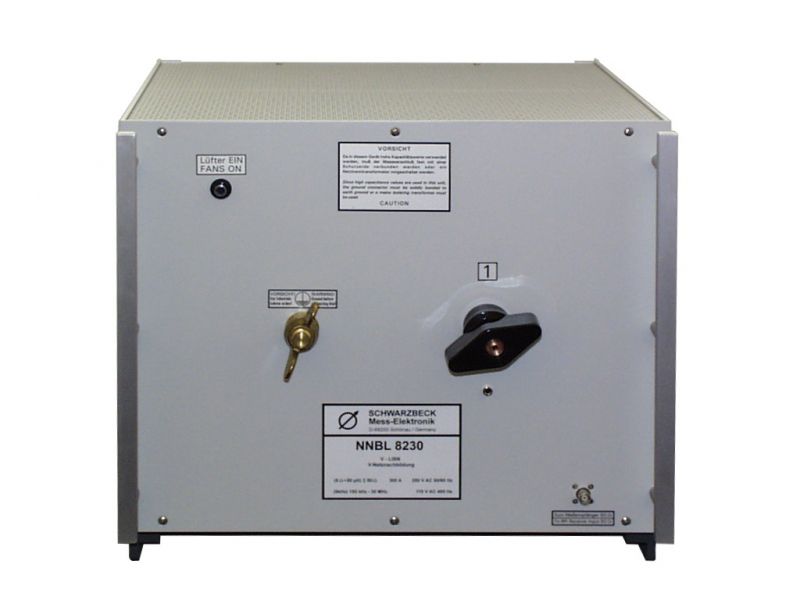

NNBL 8230

V-LISN
MIL 461E

電源仕様：
300 A, 250 VDC, 250 VAC(50/60 Hz)
140 VAC(400 Hz)
インピーダンス：(50μH + 5 Ω)||50 Ω
EUTコネクタ：端子台（Wing Terminal）
対応規格：MIL 461E
コネクタ：BNC型
質量：約20 kg

(9)150kHz - 30(100)MHz

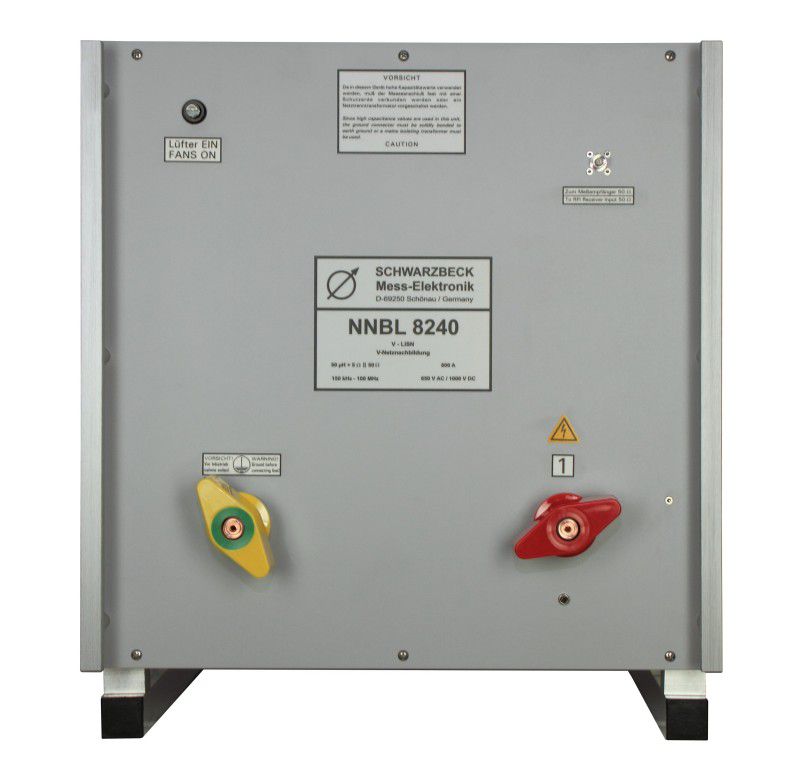

NNBL 8240

V-LISN
MIL 461E

電源仕様：
800 A, 1000 VDC, 650 VAC(50/60 Hz)
インピーダンス：(50μH + 5 Ω)||50 Ω
EUTコネクタ：端子台（Wing Terminal）
対応規格：MIL 461E
コネクタ：BNC型
質量：約45 kg

(9)150kHz - 100MHz

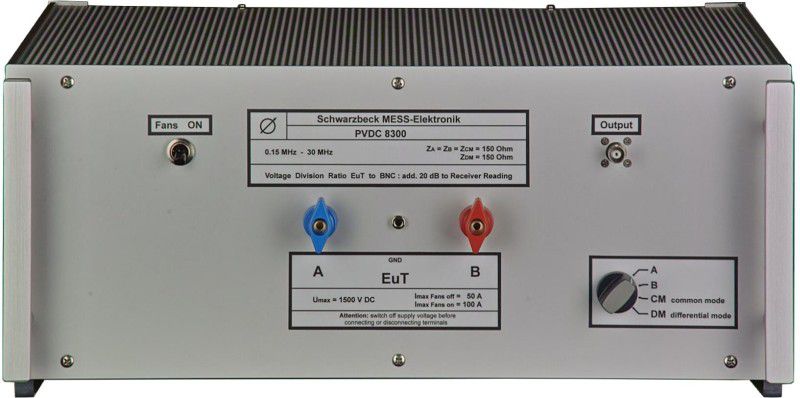

PVDC 8300

PV-LISN
ソーラーインバータ用

電源仕様：100 A, 1500 VDC
CMインピーダンス：(150 +/- 20) Ω
DMインピーダンス(150 +/- 20) Ω
EUTコネクタ：端子台（Wing Terminal）
コネクタ：BNC型
質量：約15 kg

150kHz - 30MHz

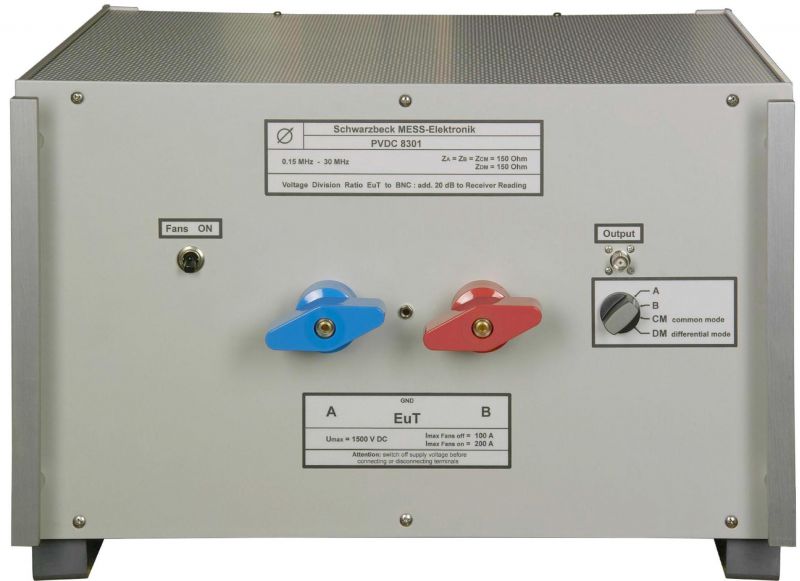

PVDC 8301

PV-LISN
ソーラーインバータ用

電源仕様：200 A, 1500 VDC
CMインピーダンス：(150 +/- 30) Ω
DMインピーダンス(150 +/- 30) Ω
EUTコネクタ：端子台（Wing Terminal）
コネクタ：BNC型
質量：約30 kg

150kHz - 30MHz

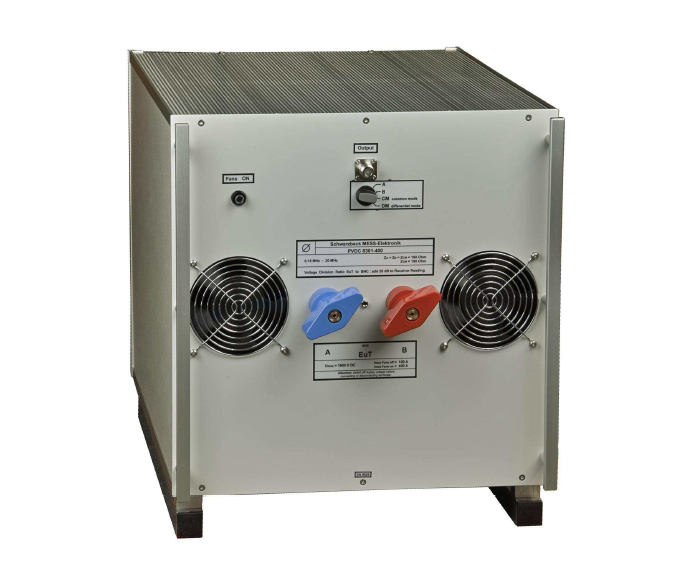

PVDC 8301-400

PV-LISN
ソーラーインバータ用

電源仕様：400 A, 1500 VDC
CMインピーダンス：(150 +/- 30) Ω
DMインピーダンス(150 +/- 30) Ω
EUTコネクタ：端子台（Wing Terminal）
コネクタ：N型
質量：約60 kg

150kHz - 30MHz

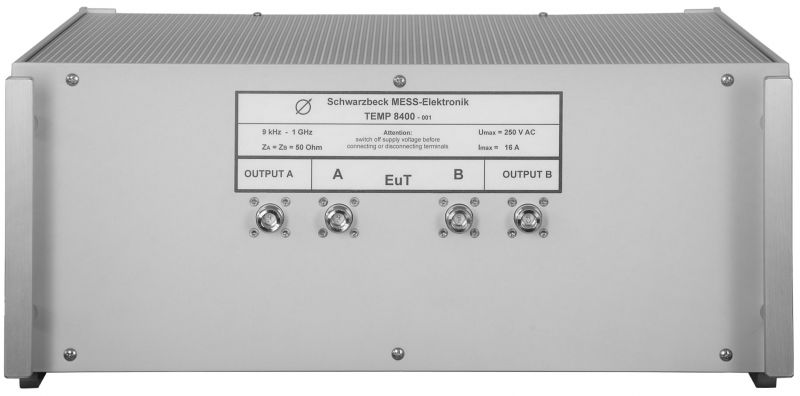

TEMP 8400

TEMPEST LISN
テンペスト用

電源仕様：16 A, 250 VAC
CMインピーダンス：(150 +/- 20) Ω
DMインピーダンス(150 +/- 20) Ω
EUTコネクタ：
N型（各国コンセント変換オプション有り）
質量：約11.5 kg

9kHz - 1000MHz

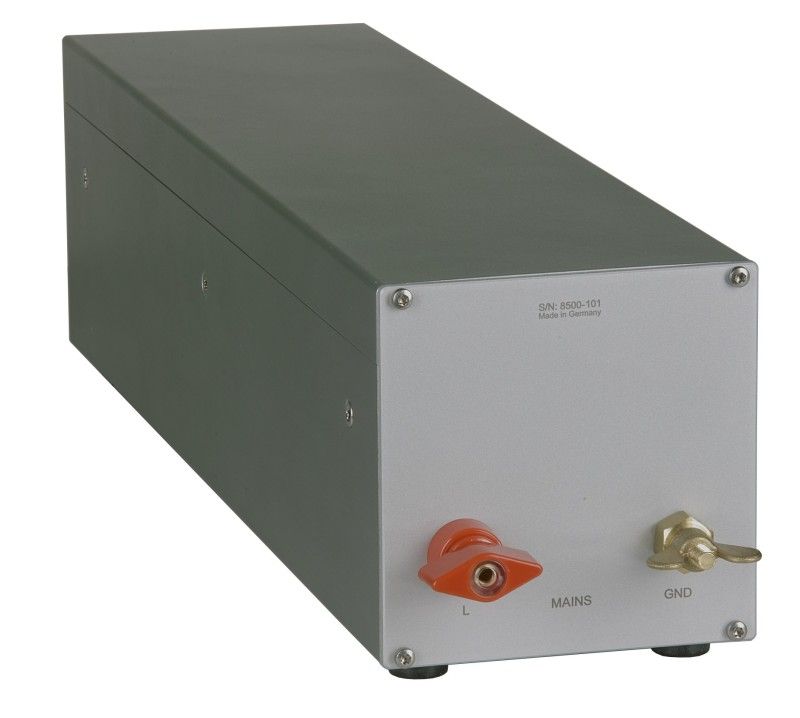

NPLC 8500

PLC LISN

ITU-T G.9901準拠

電源仕様：16 A, 250 VAC
AMNインピーダンス：1 Ω
EUTコネクタ：端子台（Wing Terminal）
質量：約3.8 kg

3kHz - 148.5kHz

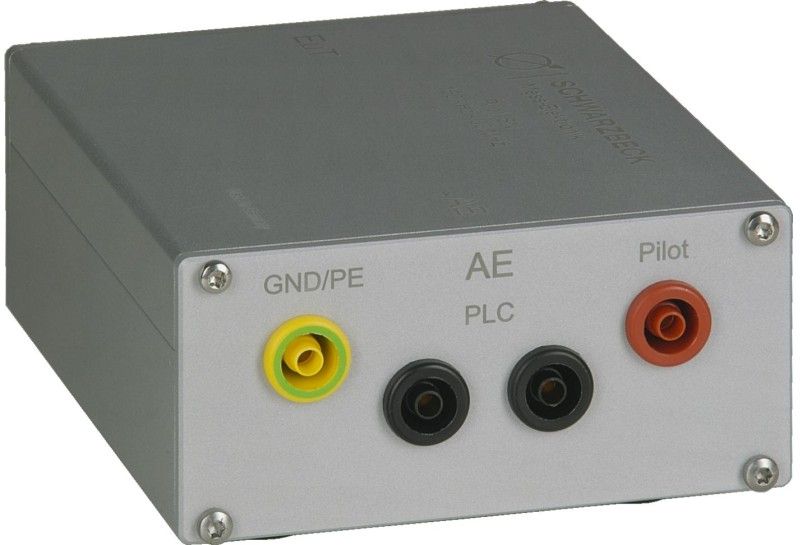

Pilot ISN

Pilot ISN

IEC 61851-21-1準拠

電源仕様：1.4 A, 200 VDC, 140 VAC
AMNインピーダンス：150 Ω ±20 Ω
EUTコネクタ：4 mm safety
質量：約0.48 kg

150kHz - 30kHz

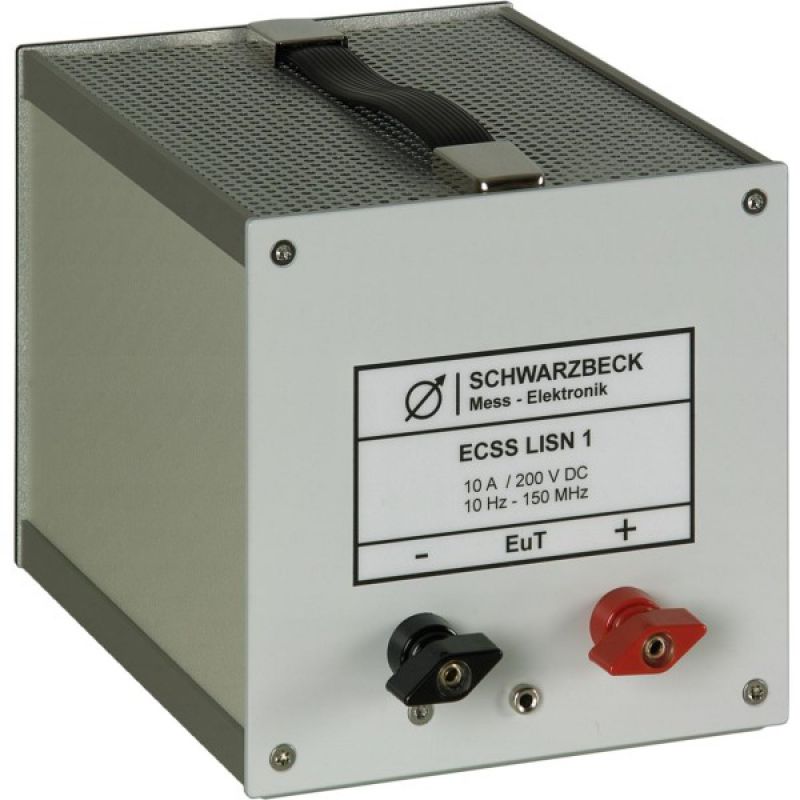

ECSS LISN 1

ECSS規格

電源仕様：10 A, 200 VDC
インピーダンス：(1.5 μH ) || 50 Ω
EUTコネクタ：端子台/4mmジャック
対応規格：ECSS-E-ST-20-07 Rev1
質量：約2.7 kg

10Hz - 150MHz

ECSS LISN 2

ECSS規格

電源仕様：10 A, 200 VDC
インピーダンス：(2 μH ) || 50 Ω
EUTコネクタ：端子台/4mmジャック
対応規格：ECSS-E-ST-20-07 Rev1
質量：約2.7 kg

10Hz - 150MHz

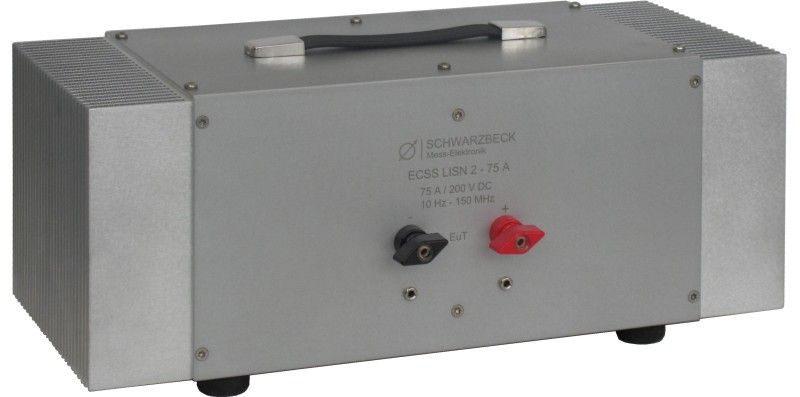

ECSS LISN 2-75A

ECSS規格

電源仕様：75 A, 200 VDC
インピーダンス：(2 μH ) || 50 Ω
EUTコネクタ：端子台/4mmジャック
対応規格：ECSS-E-ST-20-07 Rev1
質量：約9.5 kg

10Hz - 150MHz

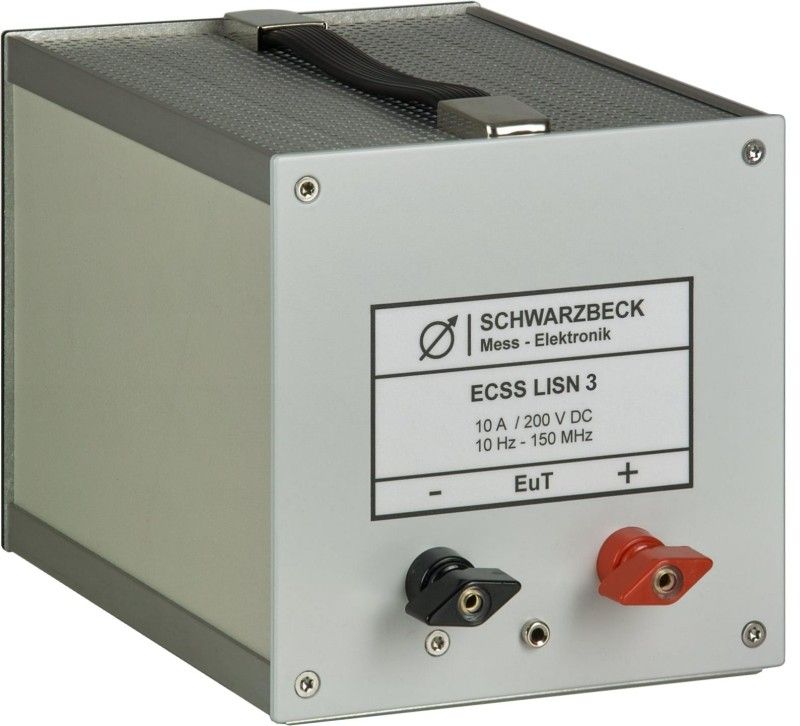

ECSS LISN 3

ECSS規格

電源仕様：10 A, 200 VDC
インピーダンス：(0.7 μH ) || 50 Ω
EUTコネクタ：端子台/4mmジャック
対応規格：ECSS-E-ST-20-07 Rev1
質量：約2.4 kg

10Hz - 150MHz

NTFM 8131

T-ISN 2-wire

CISPR 22 D1
EN55015-2002
CISPR 32
CISPR 15

電源仕様：3 A AC, 400 VAC
ISN T8 CAT6 (LCL = 75 dB)
AE/EUTコネクタ：端子台4mmジャック

9kHz - 30MHz

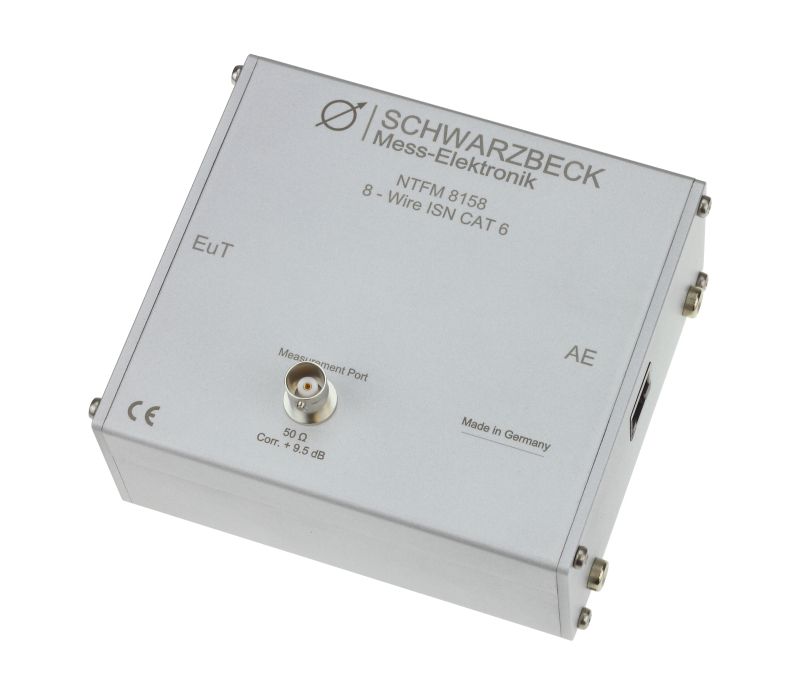

NTFM 8158

ISN T8 CAT6
4ペアUTP

CISPR 22 Ed.5.2

電源仕様：0.8 A, 63 VAC, 100 VDC
ISN T8 CAT6 (LCL = 75 dB)
EUTコネクタ：RJ45

質量：約465 g

150kHz - 30MHz

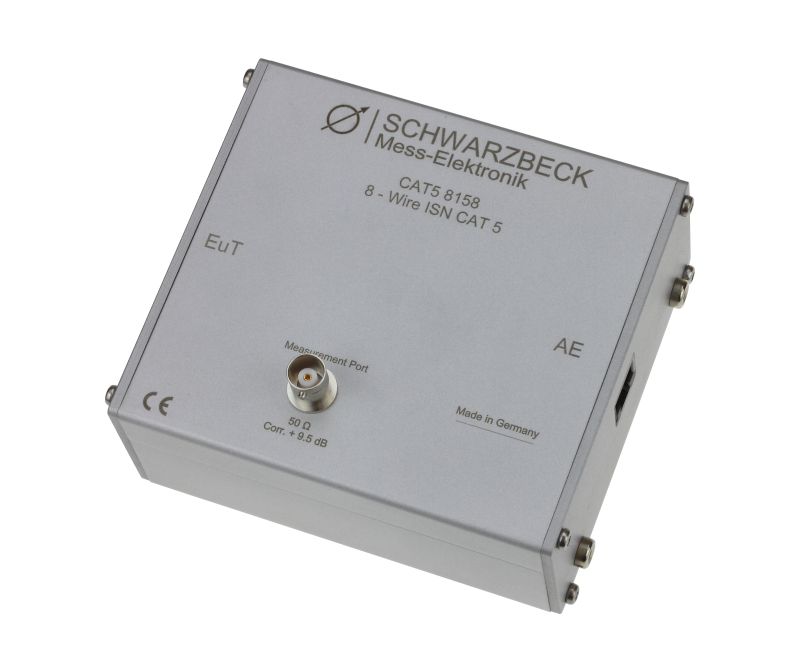

CAT5_8158

ISN T8 CAT5
4ペアUTP

CISPR 22 Ed.5.2

電源仕様：0.8 A, 63 VAC, 100 VDC
ISN T8 CAT5 (LCL = 65 dB)
EUTコネクタ：RJ45

質量：約465 g

150kHz - 30MHz

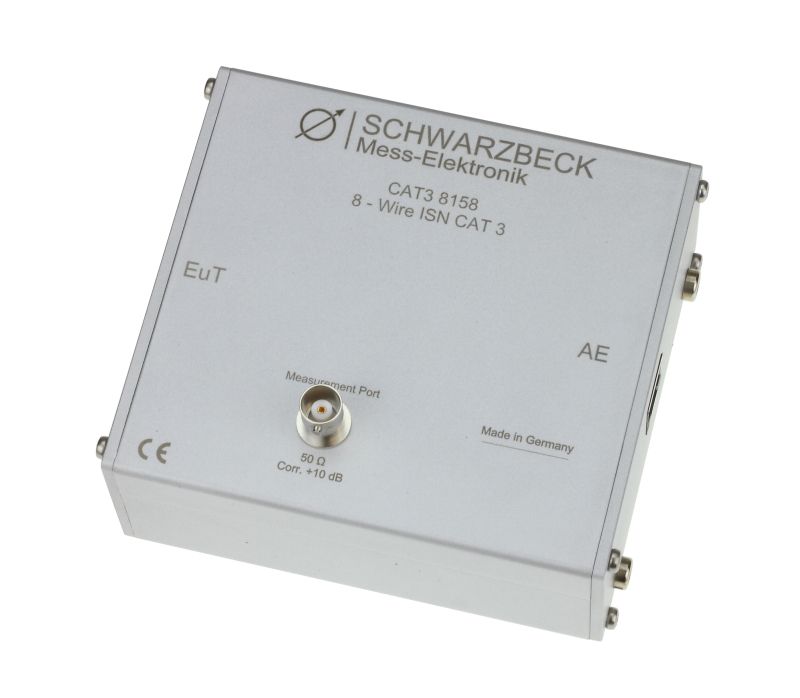

CAT3_8158

ISN T8 CAT3
4ペアUTP

CISPR 22 Ed.5.2

電源仕様：0.8 A DC, 63 VAC, 100 VDC
ISN T8 CAT3 (LCL = 55 dB)
EUTコネクタ：RJ45 CAT 6

質量：約465 g

150kHz - 230MHz

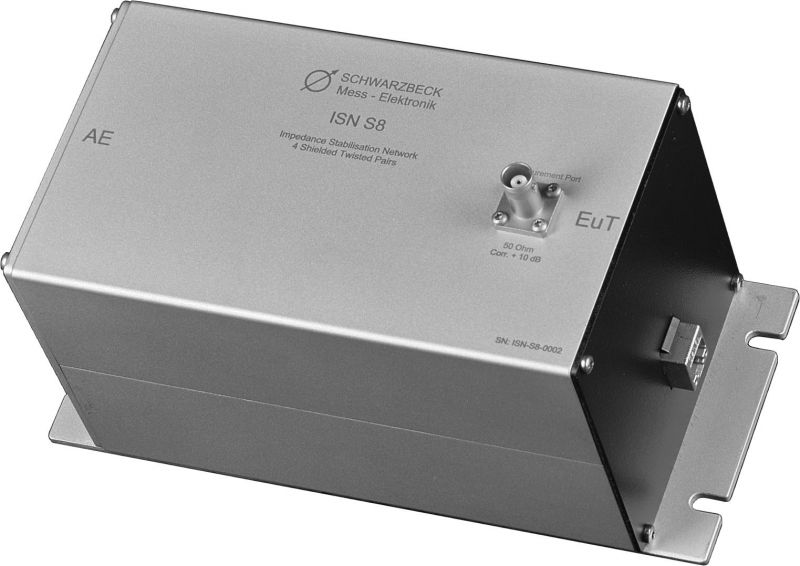

ISN S8

ISN S8
4×STP

CISPR 22 Ed.5.2

電源仕様：1 A DC, 100 VAC, 150 VDC
ISN S8 シールドツイストペア用
2, 4, 8線対応
EUTコネクタ：RJ45

質量：約1.3 kg

150kHz - 230MHz

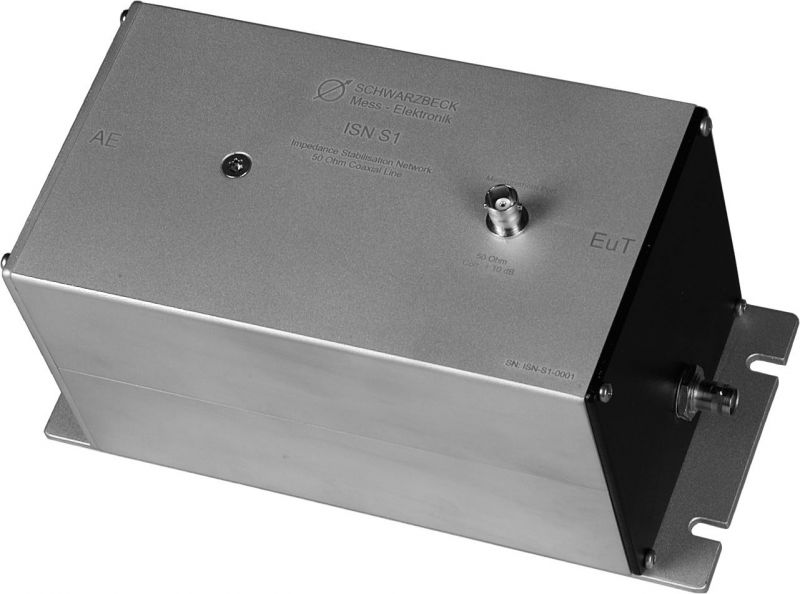

ISN S1

ISN S1
同軸線

CISPR 22 Ed.5.5:2006, Annex D

電源仕様：1 A DC, 100 VAC, 150 VDC
ISN S1 同軸線用
EUTコネクタ：BNC

質量：約1.3 kg

150kHz - 230MHz

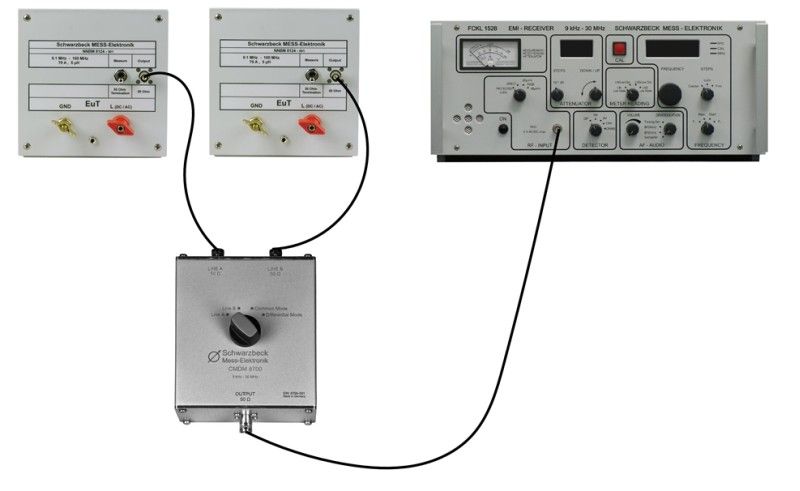

CMDM 8700 B

コモンモード
ディファレンシャルモード変換器

V-LISNのコモンモードノイズからディファレンシャルモードノイズを抽出する装置

CISPR 16-1-2用V-LISNからCISPR 25車載用LISNまで幅広く対応

入力コネクタ：BNC×2
出力コネクタ：BNC×1
質量：490 g

9kHz - 108MHz

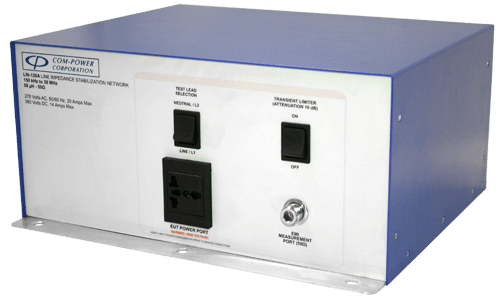

LIN-120C

V-LISN
CISPR 16-1-2
ANSI C63.4準拠

コンセントタイプ

電源仕様：
20 A AC, 14 A DC, 270 VAC, 380 VDC
EUTコネクタ：各国対応コンセント
質量：約4.8 kg

150kHz - 30MHz

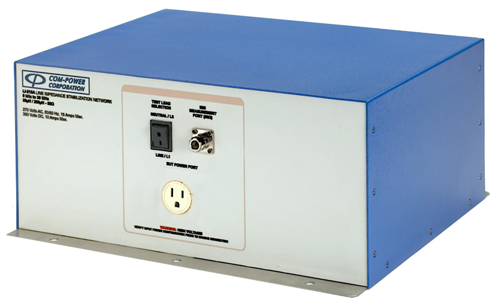

LI-215A

V-LISN
CISPR 16-1-2
ANSI C63.4準拠

コンセントタイプ

電源仕様：
15 A AC, 10 A DC, 270 VAC, 380 VDC
EUTコネクタ：NEMA 5-15 R
質量：約9.5 kg

9kHz - 30MHz

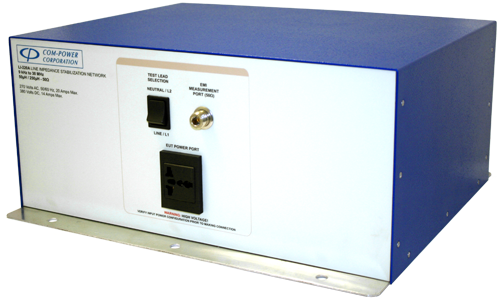

LI-220C

V-LISN
CISPR 16-1-2
ANSI C63.4準拠

コンセントタイプ

電源仕様：
20 A AC, 14 A DC, 270 VAC, 380 VDC
EUTコネクタ：各国対応コンセント
質量：約9.3 kg

9kHz - 30MHz

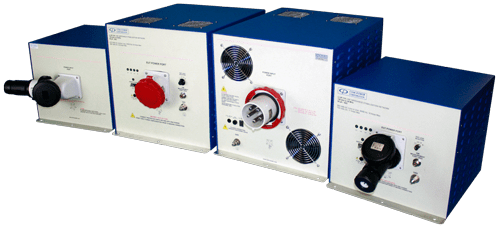

LI-3P-116

V-LISN
CISPR 16-1-2
ANSI C63.4準拠

三相コンセントタイプ

電源仕様：
16 A AC, 288 VAC(L-N), 705 VDC
EUTコネクタ：欧州CEEソケット（3P + N + E）
質量：約12.5 kg

150kHz - 30MHz

LI-3P-132

V-LISN
CISPR 16-1-2
ANSI C63.4準拠

三相コンセントタイプ

電源仕様：
32 A AC, 288 VAC(L-N), 705 VDC
EUTコネクタ：欧州CEEソケット（3P + N + E）
質量：約13.6 kg

150kHz - 30MHz

LI-3P-163

V-LISN
CISPR 16-1-2
ANSI C63.4準拠

三相コンセントタイプ

電源仕様：
63 A AC, 288 VAC(L-N), 705 VDC
EUTコネクタ：欧州CEEソケット（3P + N + E）
質量：約23.8 kg

150kHz - 30MHz

LI-3P-1100

V-LISN
CISPR 16-1-2
ANSI C63.4準拠

三相コンセントタイプ

電源仕様：
100 A AC, 288 VAC(L-N), 705 VDC
EUTコネクタ：欧州CEEソケット（3P + N + E）
質量：約32.4 kg

150kHz - 30MHz

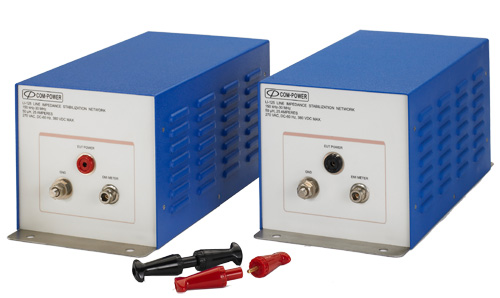

LI-125C

V-LISN
CISPR 16-1-2
ANSI C63.4準拠

2台セパレート（1相/台）

電源仕様：
25 A AC, 17 A DC, 270 VAC, 380 VDC
EUTコネクタ：Superior社SUPERCONソケット
質量：約2.7 kg

150kHz - 30MHz

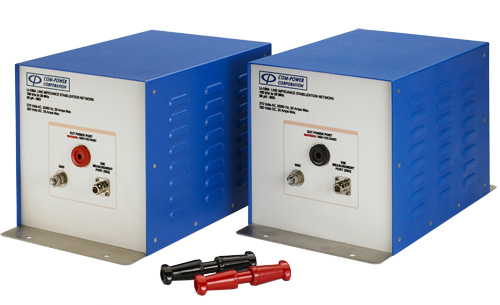

LI-150C

V-LISN
CISPR 16-1-2
ANSI C63.4準拠

2台セパレート（1相/台）

電源仕様：
50 A AC, 35 A DC, 270 VAC, 380 VDC
EUTコネクタ：Superior社SUPERCONソケット
質量：約6.3 kg

150kHz - 30MHz

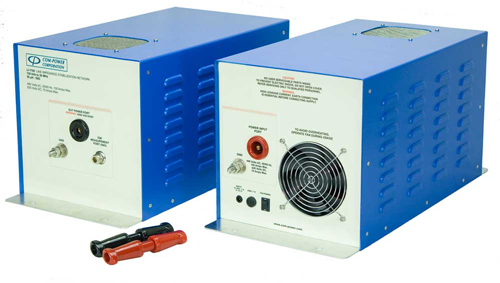

LI-1100C

V-LISN
CISPR 16-1-2
ANSI C63.4準拠

2台セパレート（1相/台）

電源仕様：
100 A AC, 70 A DC, 440 VAC, 620 VDC
EUTコネクタ：Superior社SUPERCONソケット
質量：約7.7 kg

150kHz - 30MHz

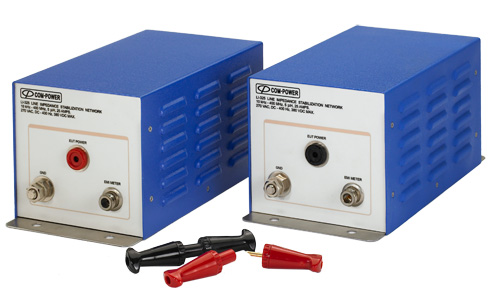

LI-325C

V-LISN
RTCA DO-160
MIL-STD-461

2台セパレート（1相/台）

電源仕様：
25 A AC, 17 A DC, 270 VAC, 380 VDC
EUTコネクタ：Superior社SUPERCONソケット
質量：約2.2 kg

10kHz - 400MHz

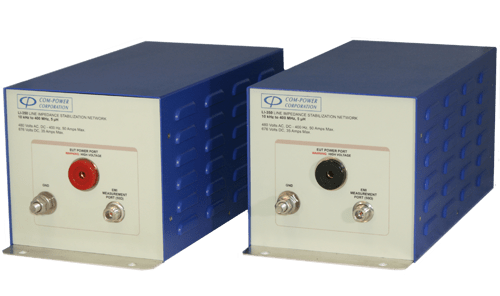

LI-350

V-LISN
RTCA DO-160
MIL-STD-461

2台セパレート（1相/台）

電源仕様：
50 A AC, 35 A DC, 480 VAC, 676 VDC
EUTコネクタ：Superior社SUPERCONソケット
質量：約2.7 kg

10kHz - 400MHz

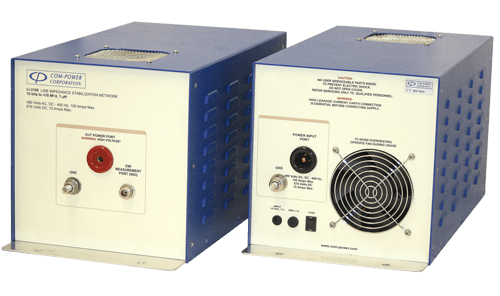

LI-3100

V-LISN
RTCA DO-160
MIL-STD-461
CISPR 16
CISPR 25

2台セパレート（1相/台）

電源仕様：
100 A AC, 70 A DC, 480 VAC, 676 VDC
EUTコネクタ：Superior社SUPERCONソケット
質量：約5.9 kg

10kHz - 400MHz

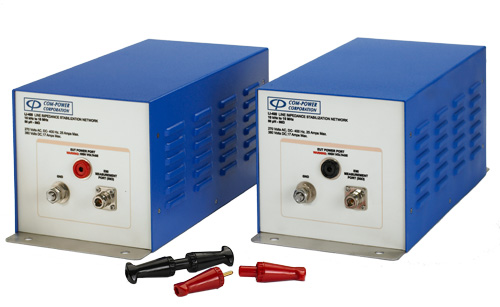

LI-400

V-LISN
MIL-STD-461

2台セパレート（1相/台）

電源仕様：
25 A AC, 17 A DC, 270 VAC, 380 VDC
EUTコネクタ：Superior社SUPERCONソケット
質量：約6.3 kg

10kHz - 10MHz

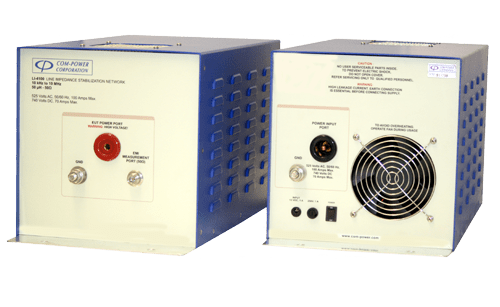

LI-4100

V-LISN
MIL-STD-461

2台セパレート（1相/台）

電源仕様：
100 A AC, 70 A DC, 525 VAC, 740 VDC
EUTコネクタ：Superior社SUPERCONソケット
質量：約7.7 kg

10kHz - 10MHz

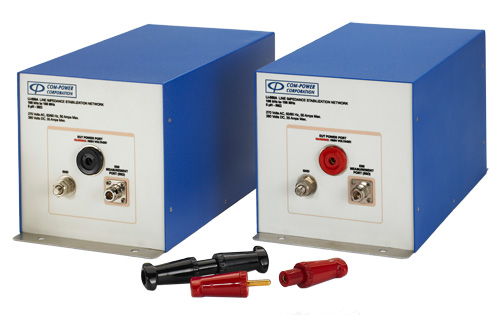

LI-550C

V-LISN
CISPR 25
CISPR 16

2台セパレート（1相/台）

電源仕様：
50 A AC, 35 A DC, 270 VAC, 380 VDC
EUTコネクタ：Superior社SUPERCONソケット
質量：約6.3 kg

10kHz - 108MHz
